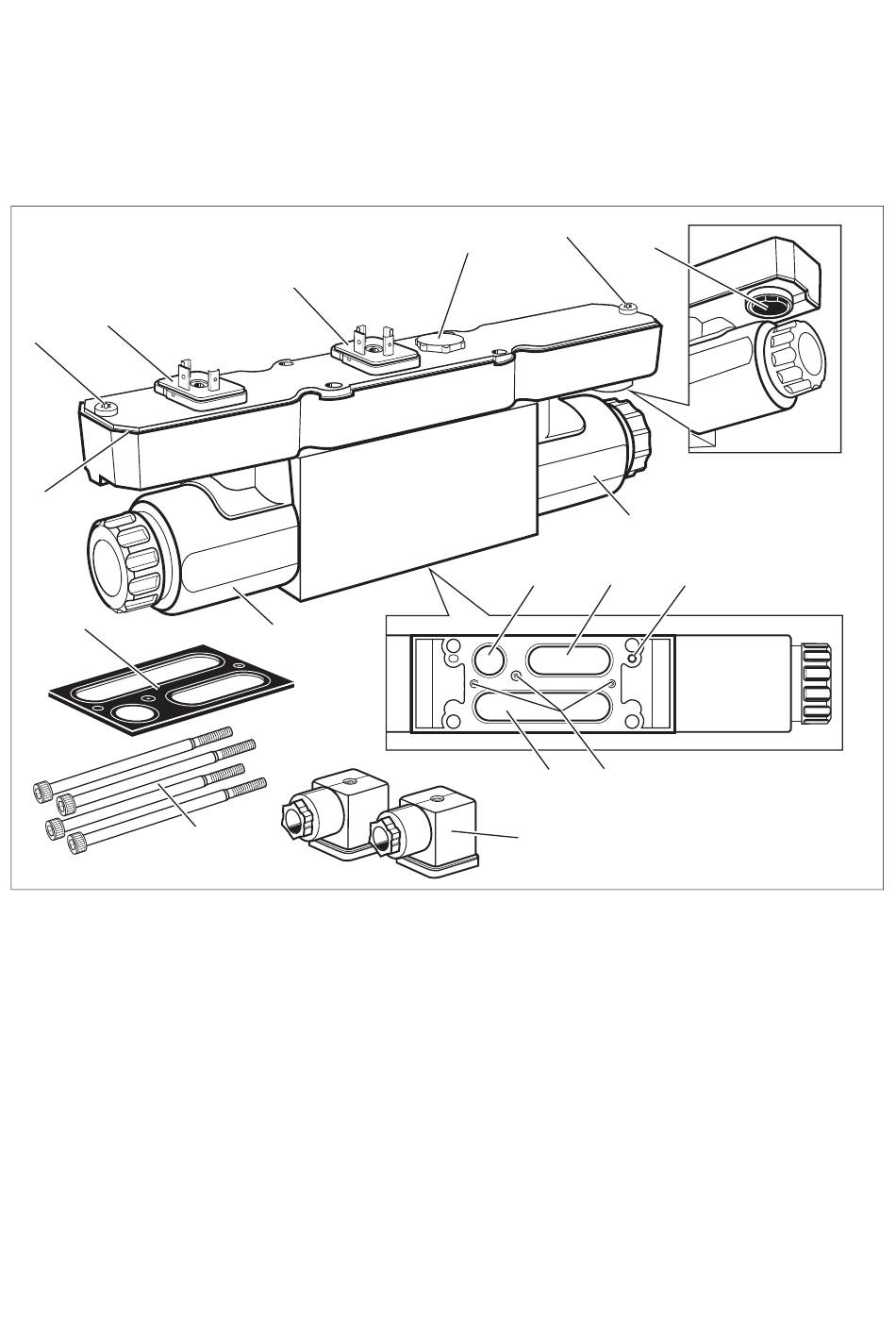

Fig. 3: ED07 con 2 connettori rettangolari X1S e X2A, DIN EN 175301-803
1 Tappo dell'apertura di compensazione
2 Apertura di aerazione del corpo
3 Bobine valvola
4 Attacco di scarico
5 Attacco per pressione di alimentazione
6 Foro di codifica
7 Spine di fissaggio per la guarnizione della
piastra base
8 Attacco per pressione di uscita
5.3 Valvola riduttrice di pressione ED07 con due
connettori rettangolari
17
3
9
12
1
5
4
8 7
18
9 Viti M5x90 (DIN EN ISO 4762,
precedentemente DIN 912)
10 Guarnizione della piastra base
11 Guarnizione del corpo
12 Vite di fissaggio del coperchio del corpo
16 Connettore rattangolare integrato X1S
17 Connettore rettangolare integrato X2A
18 Raccordo ad innesto rettangolare
2
3
6
