Idrifttagning av tryckregleringsventil ED07

22
23
7 Idrifttagning av
tryckregleringsventil ED07
Risk för förstöring på grund av vatten!
Om vatten tränger in i enheten förstörs elektroniken.
Kontrollera att utjämningsöppningen är stängd.
Kontrollera att de fyra fästskruvarna är åtdragna med rätt
åtdragningsmoment.
Lossa aldrig de båda fästskruvarna på enhetens lock.
7.1

Innan tryckregleringsventil ED07 tas i drift

7.1.1 Pneumatisk anslutning av basplattan

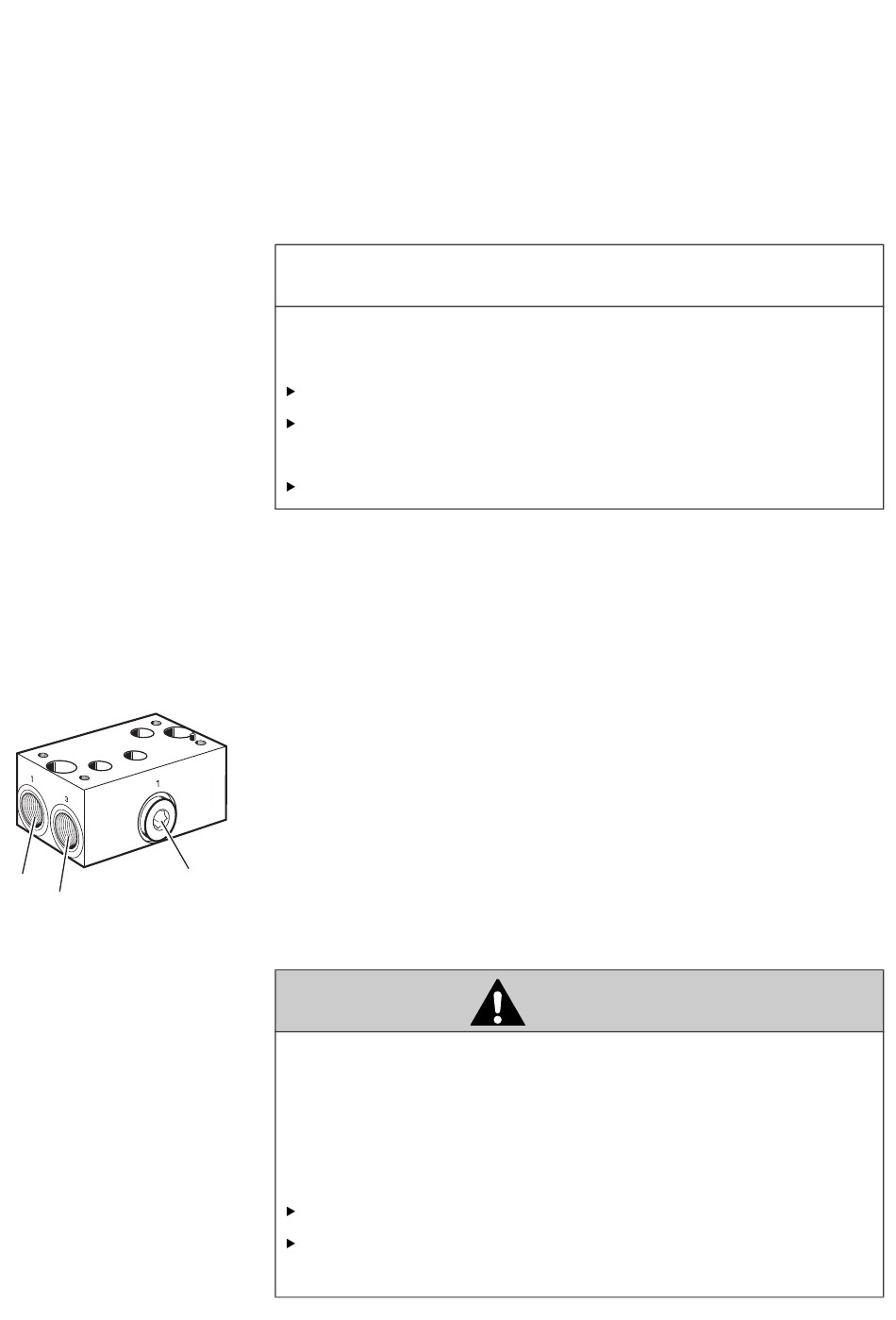

Basplattan består av en anslutningsplatta eller en
förbindningsplatta, beroende på användningen.
1. Anslut matningsledningen till ingångsanslutningen på
basplattan (hål 1) (22).
2. Anslut utgångsledningen till anslutningen för utgångstrycket
på motsatta sidan (omärkt hål).
24
3. Anslut alltid en ljuddämpare eller en ledning för insamlad
00121339
avluft till avluftsanslutningen (hål 3) (23) .
Risk på grund av utströmmande tryckluft!
Enheten står under tryck när den i är drift. Om den extra
ingångsanslutningen (24) på basplattan öppnas kan låsskruven
slungas iväg på grund av utströmmande tryckluft och skada
personer eller föremål.
Öppna aldrig låsskruven under drift.
Anslut en ytterligare anslutning för matningstryck endast i
trycklöst tillstånd.
OBS
SE UPP
