Guarnizioni e tappi mancanti comportano la perdita della classe di protezione IP65!
Fluidi e corpi estranei potrebbero penetrare nell'apparecchio e nei connettori distruggendo
l'elettronica.
Utilizzare connettori della classe di protezione IP65.
Assicurarsi che nel connettore siano presenti le guarnizioni e che non siano danneggiate.
Prima della messa in funzione assicurarsi che tutti i connettori siano inseriti.
4
5
1
00125293
6.5 Collegamento della tensione di alimentazione
e del valore nominale
Per azionare la valvola riduttrice di pressione ED7 è necessario
alimentare l'apparecchio con aria compressa, collegare la
tensione di alimentazione DC a 24 V e pilotare l'apparecchio con un
valore nominale.
In tutti gli apparecchi il valore effettivo (–) e quello nominale (–
) sono sempre connessi a 0 V.
Rispettare in proposito le tabelle seguenti in cui è riportata
l'occupazione connettori per le tre diverse serie con connettore
XPC, M12, con connettore X1S, M12 e boccola X2M, M12
integrati, nonché con connettore rettangolare
DIN EN 175301-803.

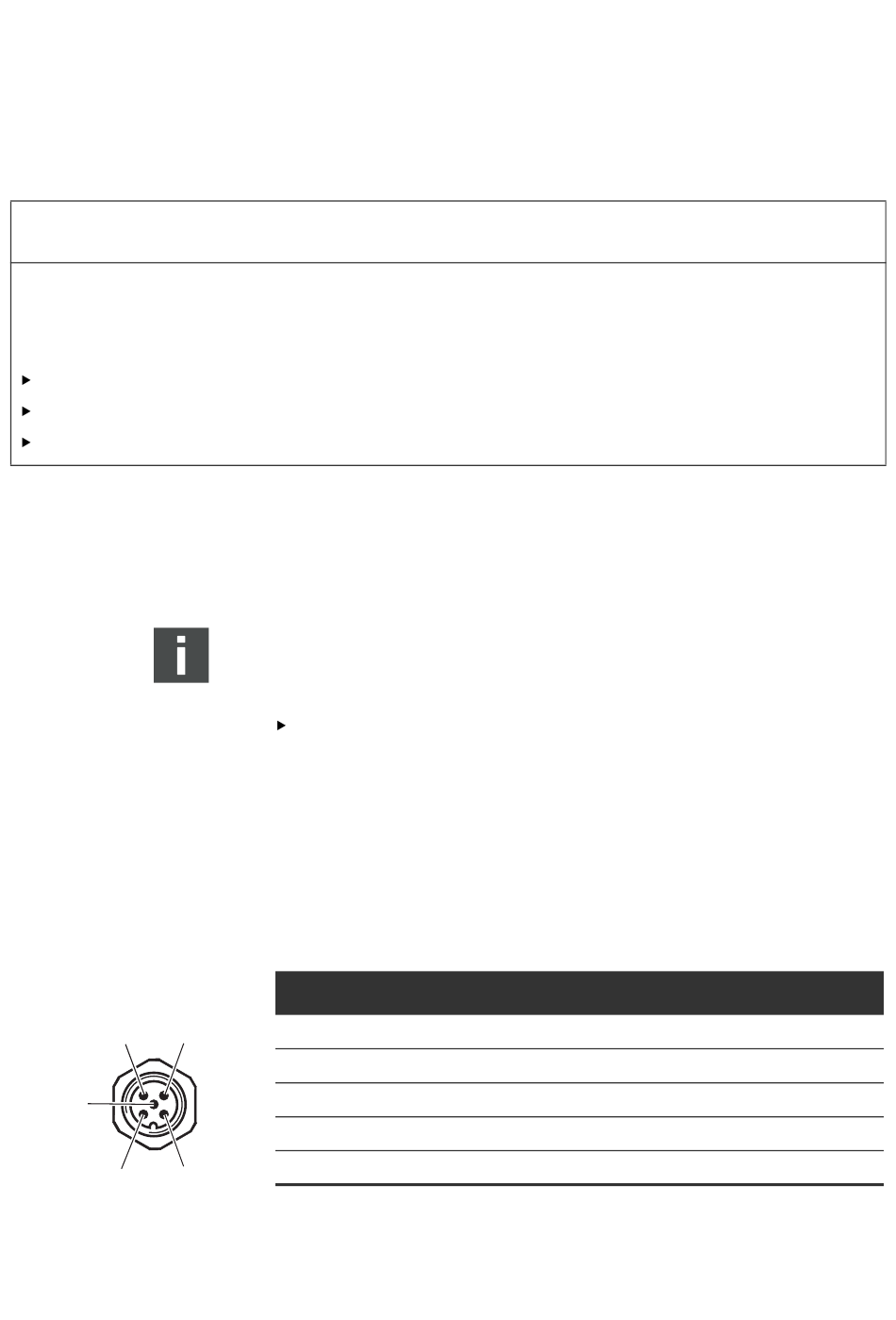

Tab. 5:
Connettore integrato XPC, M12, maschio, a 5 poli
Pin 1
3
Pin 2
Pin 3
Pin 4
Pin 5
2
NOTA
Valvola riduttrice di pressione con connettore
integrato XPC, M12
24 V DC
Valore nominale (+): corrente 0/4-20 mA
0 V
Valore effettivo (+): corrente 0/4-20 mA
FE
