Bevor Sie Mit Der Montage Beginnen - Aventics ED07 Mode D'emploi

Gefahr durch falsche Befestigung des Geräts!
Falsch befestigtes Gerät kann sich unkontrolliert bewegen und andere Anlagenteile
beschädigen.
Stellen Sie sicher, dass das Gerät auf einer Grundplatte und diese an der Maschine oder
auf einer Montageplatte sicher befestigt ist.
AVENTICS | ED07 | R414001671–BDL–001–AB
6.1

Bevor Sie mit der Montage beginnen

Schalten Sie den relevanten Anlagenteil spannungsfrei und
drucklos.
Lassen Sie das ED07-Druckregelventil vor dem Einbau einige
Stunden akklimatisieren, da sich ansonsten im Gehäuse
Kondenswasser niederschlagen kann.
ACHTUNG
Befestigen Sie die Grundplatte im Schaltschrank oder auf einer
Montageplatte.
Für das ED07-Druckregelventil ist die bevorzugte Einbaulage
vertikal.

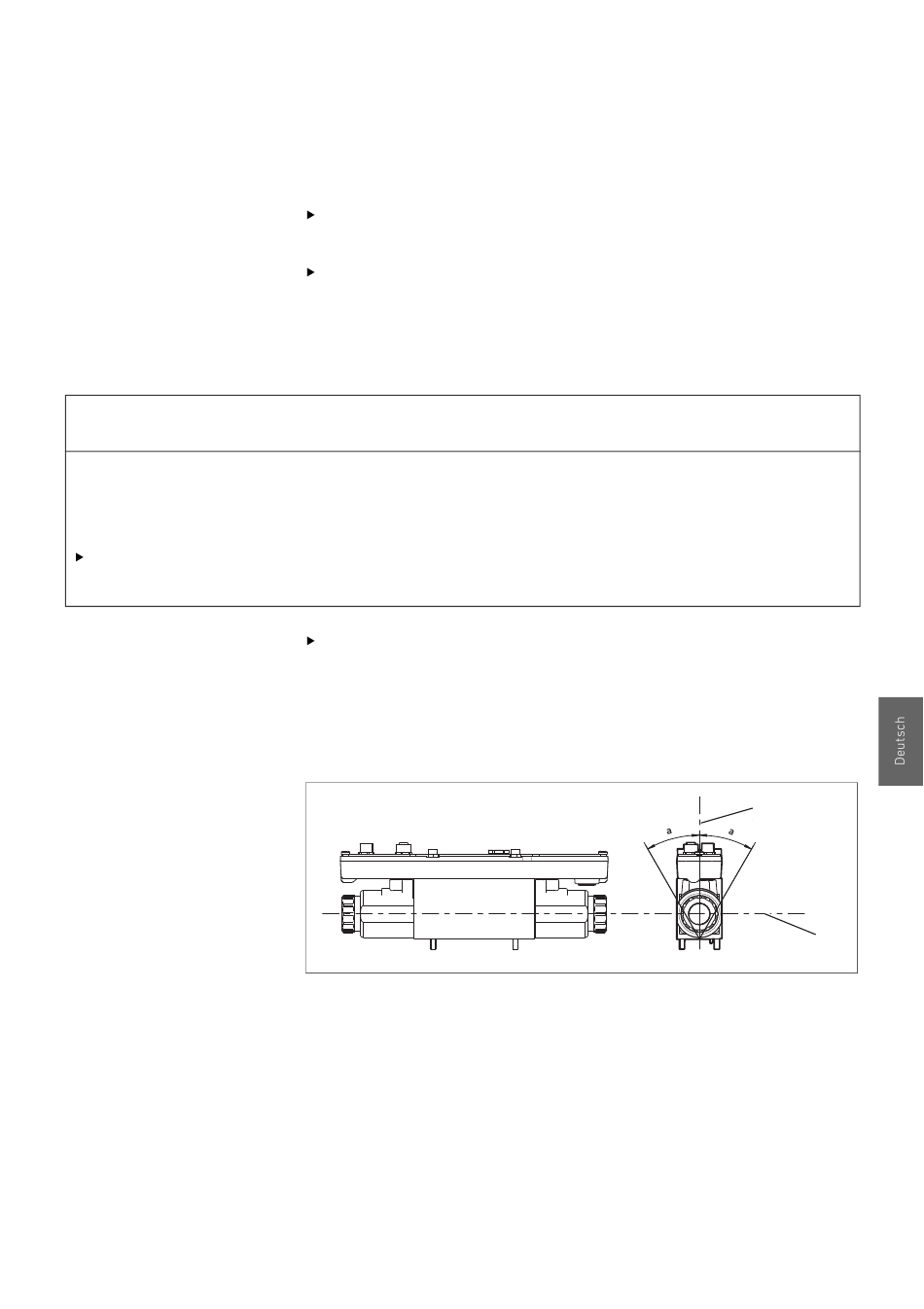

Abb. 5: Einbaulage
19 vertikale Achse
20 horizontale Achse
Bei trockener und ölfreier Druckluft können Sie das Gerät in
beliebiger Lage einbauen.
ED07-Druckregelventil montieren
17
19
a = ± ...90°
20
00122910
