180 AVENTICS | ED07 | R414001671–BDL–001–AB
Montar la válvula reguladora de presión ED07
2
1
2
1
3
13
15
14
00121361

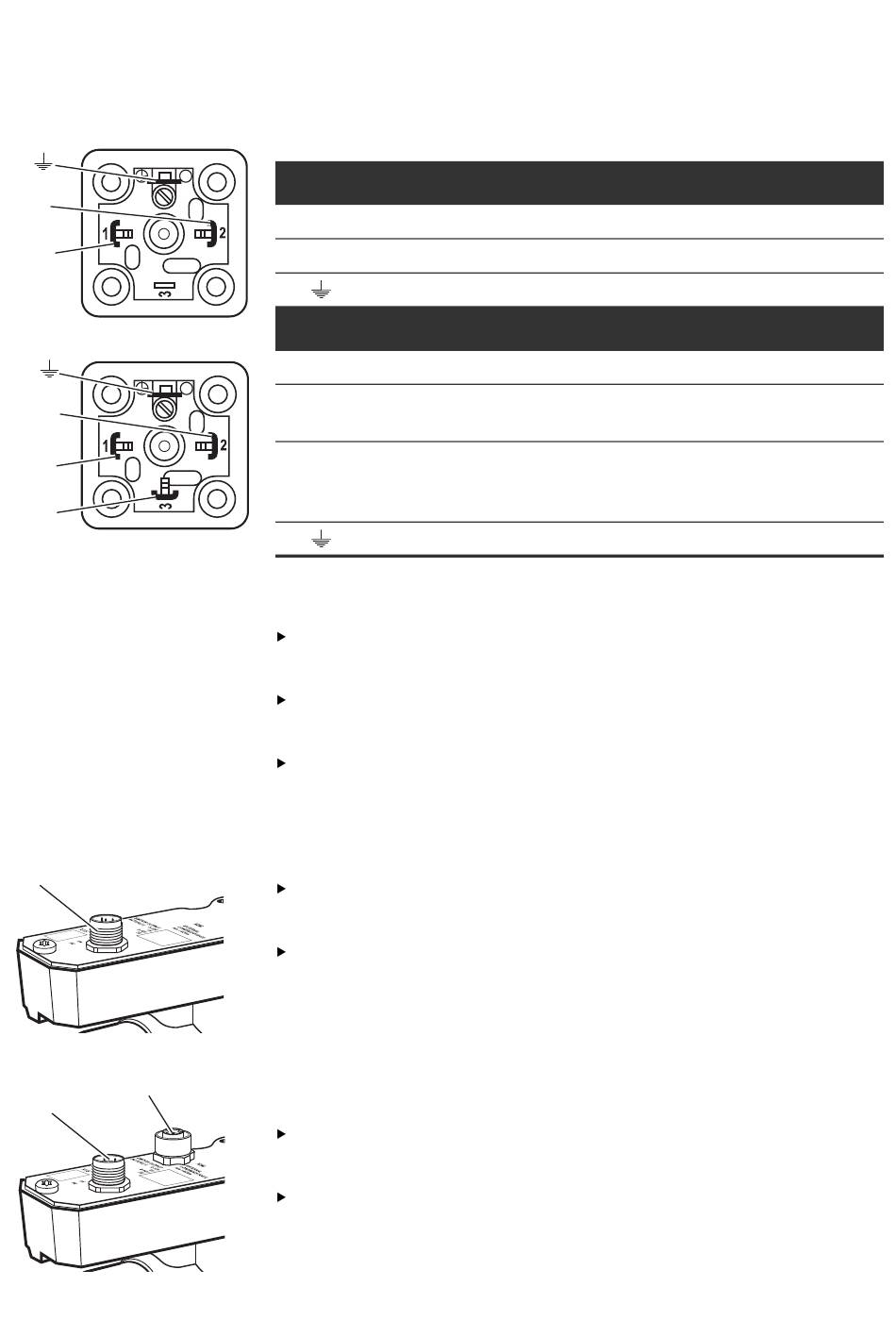

Tabla 7:
Conector rectangular X1S, forma A
Pin 1
Pin 2
Pin
Conector rectangular X2A, forma A
00125289
Pin 1
Pin 2
Pin 3
Pin
00125290
1)
Los contactos
Antes de conectar los enchufes, asegúrese de que todas las
juntas y cierres están disponibles y no se encuentran dañados.
Utilice exclusivamente conectores y cables
preconfeccionados.
Asegure la tensión de alimentación con un fusible externo
M 2,5 A.
En caso de aparatos con un conector de montaje XPC, M12:
Para la conexión de XPC utilice un cable apantallado.
La pantalla tiene que estar unida con la carcasa del conector.
Conecte el cable al conector de montaje XPC (13).
La válvula reguladora de presión ED07 puede alimentarse
ahora con tensión y pilotarse con un valor nominal.
00121360
En el caso de aparatos con un conector de montaje X1S, M12 y un
casquillo de montaje X2M, M12:
Para la conexión de X2M utilice un cable apantallado.
La pantalla tiene que estar unida con la carcasa del conector.
Conecte los cables al conector de montaje X1S (14) y al
casquillo de montaje X2M (15).
La válvula reguladora de presión ED07 puede alimentarse
ahora con tensión y pilotarse con un valor nominal.
: Válvula reguladora de presión ED07 con dos conectores
rectangulares DIN EN ISO 175301-803, (DIN ISO 43650)
0 V
24 V DC
FE
0 V
Valor nominal (+): corriente 0/4 hasta 20 mA o
Tensión 0 hasta 10 V DC
Valor real (+): corriente 0/4 hasta 20 mA o
Tensión 0 hasta 10 V DC o
10 V DC constante
FE
X1S X2A
pin 1 y pin 1 están unidos internamente.
1)
