184 AVENTICS | ED07 | R414001671–BDL–001–AB
Pilotar la válvula reguladora de presión ED07
8 Pilotar la válvula reguladora de
presión ED07
Una vez que usted haya conectado el suministro eléctrico y
neumático a la válvula reguladora de presión ED07, usted podrá
regular la presión de forma continuada. Usted pilota para ello la
válvula reguladora de presión ED07 p. ej. a través de un dispositivo
de mando o a través de un potenciómetro con un valor nominal. La
electrónica compara el valor nominal con la presión de salida, que
se mide con un sensor de presión, y genera una magnitud de
regulación, la cual pilota la válvula de aireación y ventilación por
medio de transformador U/I. Para ello se ajusta la presión
prescrita.
25
A
26
D
A
27
D
28

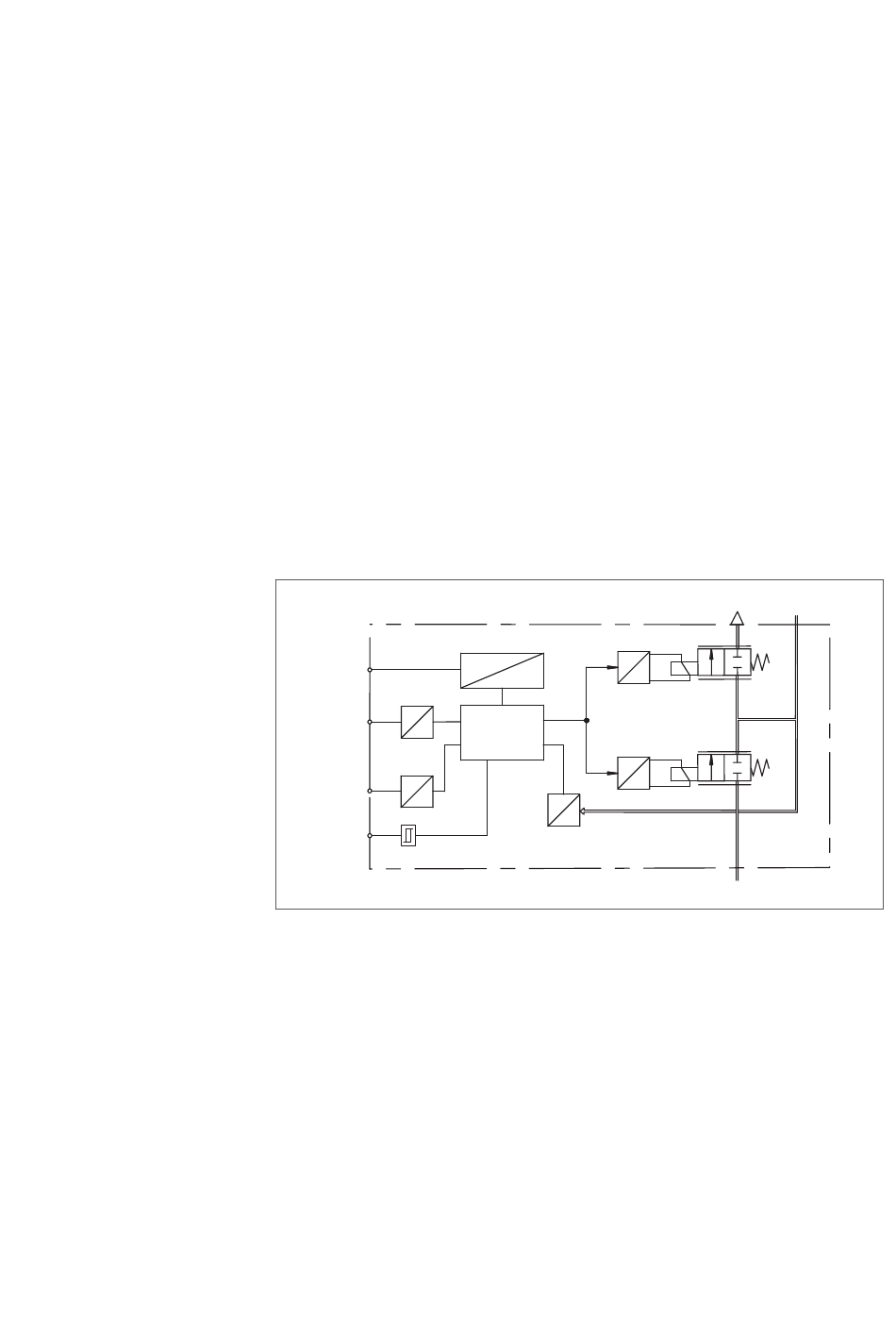

Fig. 6: Plan de funcionamiento
Conexión de entrada para la presión de alimentación
Conexión de presión de salida
Conexión de aire de salida
1 Tensión de alimentación
2 Entrada de valor nominal
3 Salida de valor real
4 Salida de conexión
U
24 V
CONTROLLER
U
U
P
3 2
I
I
1
00121356
