140 AVENTICS | ED07 | R414001671–BDL–001–AB
13
15
14
00121361
16
00121362
Prima di collegare i connettori assicurarsi che siano presenti
le guarnizioni e i tappi e che non siano danneggiati.
Utilizzare esclusivamente connettori e cavi preconfezionati.
Proteggere la tensione di alimentazione con un fusibile
esterno M 2,5 A.

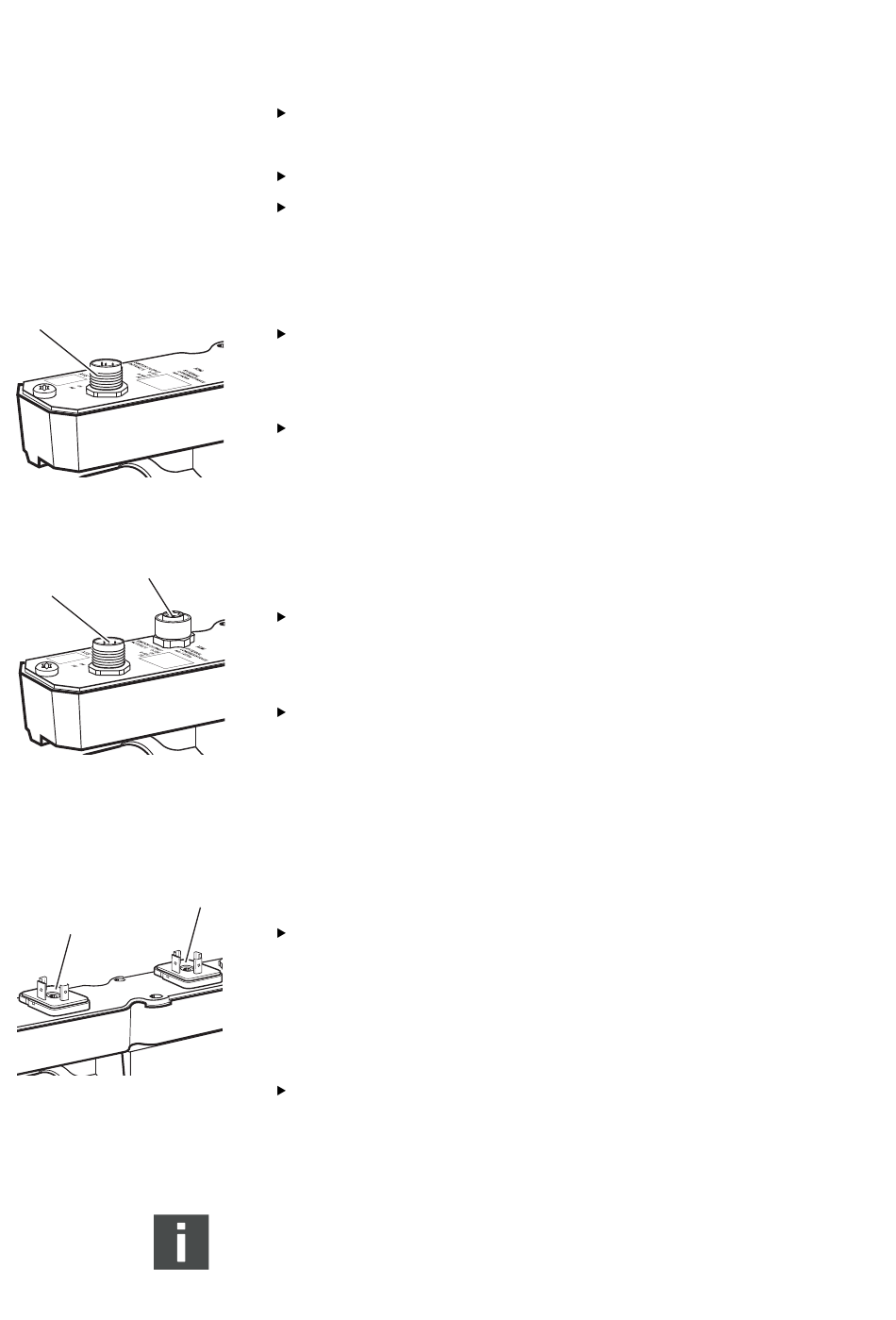

In caso di apparecchi con un connettore integrato XPC, M12:
Per il collegamento dell'XPC servirsi di un cavo schermato.
La schermatura deve essere connessa al corpo del connettore.
Collegare il cavo al connettore integrato XPC (13).
La valvola riduttrice di pressione ED07 può essere ora
alimentata da tensione e pilotata con un valore nominale.
00121360
In caso di apparecchi con un connettore X1S, M12 e una boccola
X2M, M12 integrati:
Per il collegamento dell'X2M servirsi di un cavo schermato.
La schermatura deve essere connessa al corpo del connettore.
Collegare i cavi al connettore X1S (14) ed alla boccola X2M (15)
integrati.
La valvola riduttrice di pressione ED07 può essere ora
alimentata da tensione e pilotata con un valore nominale.
In caso di apparecchi con due connettori rettangolari
17
DIN EN 175301-803:
Per il collegamento dell'X2A (17) servirsi di un cavo
schermato.
La schermatura deve essere connessa all'attacco "FE" del
connettore.
Collegare i cavi ai connettori rettangolari X1S (16) e X2A (17).
La valvola riduttrice di pressione ED07 può essere ora
alimentata da tensione e pilotata con un valore nominale.
Poiché negli attacchi X2M e X1S oppure X1S e X2A sono
connessi cavi da 0 V, è necessario assicurarsi che tutti i
connettori presentino la giusta polarità. Nel caso di inversione
