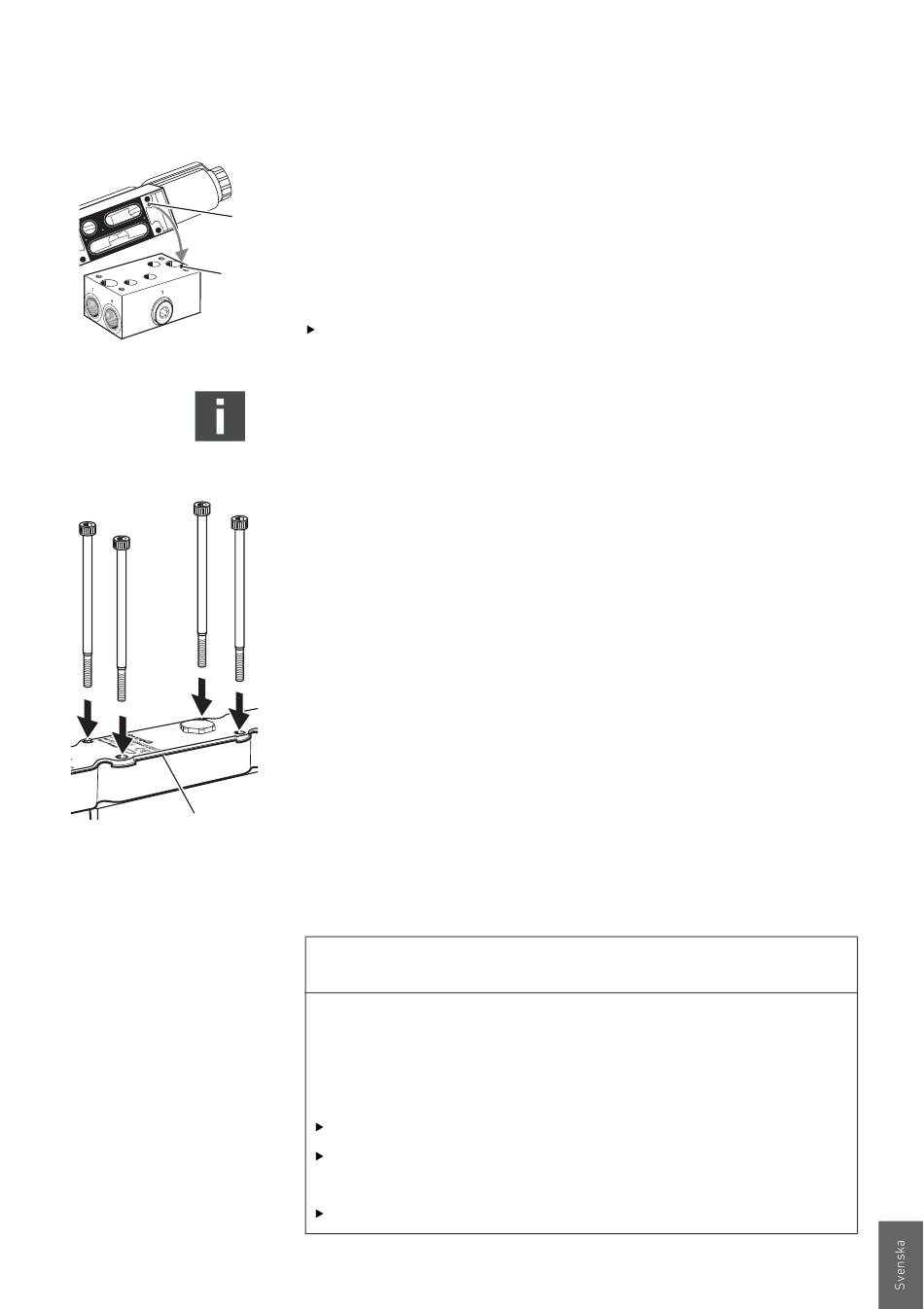

1. Vrid tryckregleringsventil så att kodningsstiftet (21) och
kodningshålet (6) hamnar på samma sida och kan gripa in i
varandra.
6
2. Placera tryckregleringsventilen på basplattan.
Basplattans kodningsstift ska då gripa in i kodningshålet på
21
tryckregleringsventil ED07.
Kontrollera att basplattans tätning inte flyttar sig.
00121336
Vissa basplattor har två kodningsstift. På
tryckregleringsventil ED07 finns därför ett andra kodningshål
på samma sida. De kan inte förväxlas.
6.4
1. Sätt i de fyra skruvarna M5x90 enligt bilden i de fyra hålen och
dra åt dem.
Åtdragningsmoment: 6 Nm
2. Kontrollera igen att basplattans tätning och hustätningen (11)
sitter korrekt så att kapslingsklass IP 65 garanteras.
Basplattans tätning och hustätningen får inte sticka ut i sidan.
11
00121359
6.5
Om tätningar och förslutningar saknas, gäller inte
kapslingsklassen IP65!
Vätskor och främmande partiklar kan tränga in i enheten och
stickanslutningarna och förstöra elektroniken.
Använd stickanslutningar med kapslingsklass IP 65.
Kontrollera noga att det finns tätningar i stickkontakten och
att de inte är skadade.
Kontrollera före driftstart att alla stickkontakter är isatta.
AVENTICS | ED07 | R414001671–BDL–001–AB
Montering av tryckregleringsventil ED07
Fastskruvning av tryckregleringsventil ED07
på basplattan
Anslutning av matningsspänning och
börvärde
OBS
