Etant donné que pour les raccordements X2M et X1S ou X1S
et X2A les câbles 0-V sont reliés, il convient de s'assurer de la
polarité correcte de tous les connecteurs enfichables. Une
inversion de polarité de la tension d'alimentation ou de la
tension de la valeur consigne provoque un court-circuit.

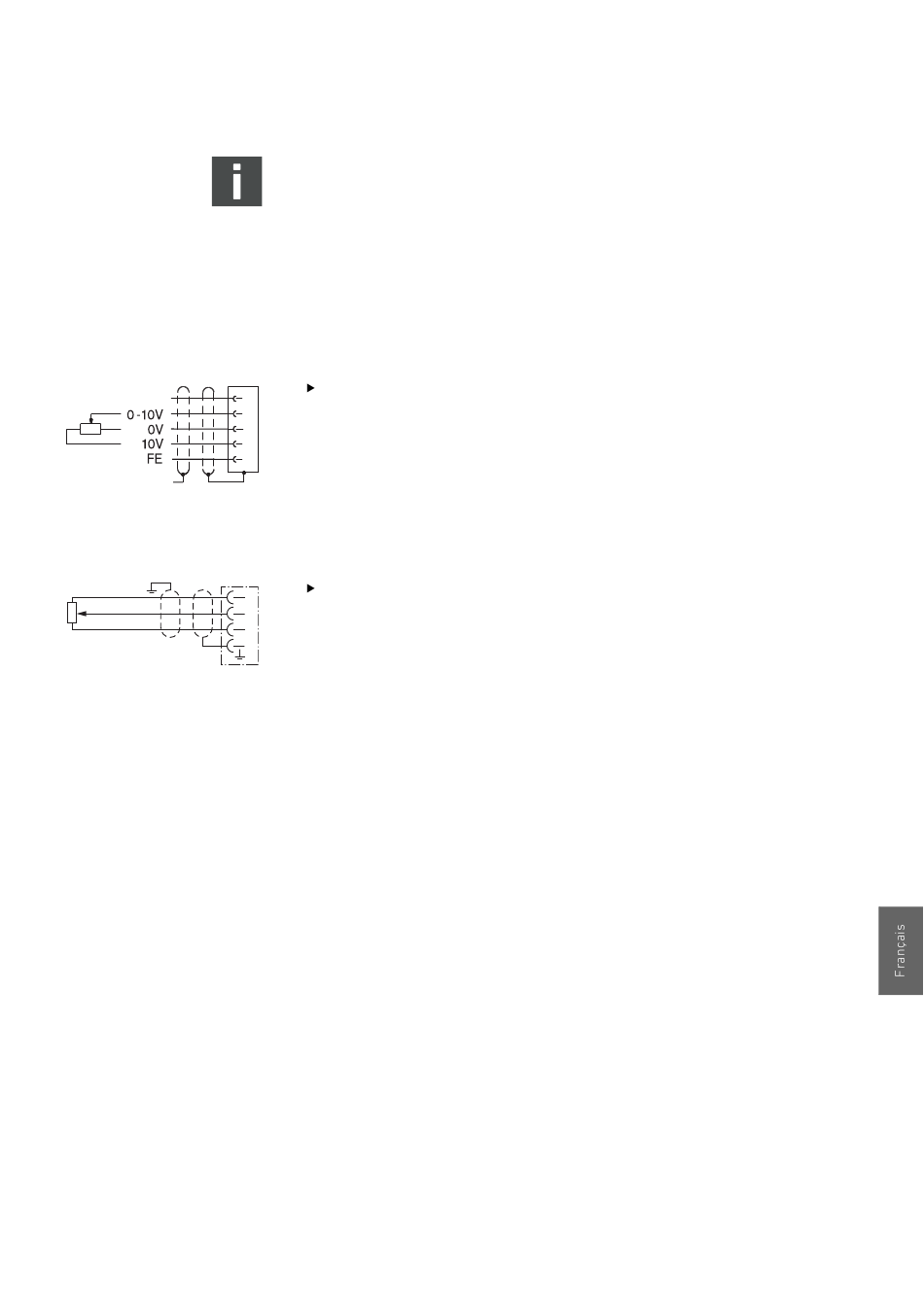

Pour les appareils avec commande via un potentiomètre et avec
connecteurs incorporés X1S et X2M :
Raccorder les câbles, comme l'indique l'illustration ci-contre, à
1
2
la douille incorporée X2M.
3
4 Maintenant, le régulateur de pression ED07 peut être alimenté
5
en tension et la valeur de consigne réglée sur le potentiomètre.
Pour les appareils avec commande via un potentiomètre et avec
deux connecteurs rectangulaires :
Raccorder les câbles, comme l'indique l'illustration ci-contre,
1
2
au connecteur rectangulaire X2A.
3
Maintenant, le régulateur de pression ED07 peut être alimenté
en tension et la valeur de consigne réglée sur le potentiomètre.
