AVENTICS | ED07 | R414001671–BDL–001–AB
6.1 Innan du påbörjar monteringen
Koppla den aktuella anläggningsdelen spänningsfri och
trycklös.
Låt tryckregleringsventilen acklimatisera sig några timmar
före inbyggnad, eftersom annars kondensvatten kan bildas i
huset.
Risk för felaktig fastsättning av enheten!
En felaktigt fastsatt enhet kan röra sig okontrollerat och skada
andra anläggningsdelar.
Kontrollera noga att enheten sitter säkert fast på basplattan
och att plattan sitter säkert fast på maskinen eller en
monteringsplatta.
Fäst basplattan i kopplingsskåpet eller på en
monteringsplatta.
Det föredragna monteringsläget för tryckregleringsventil ED07 är
vertikalt.

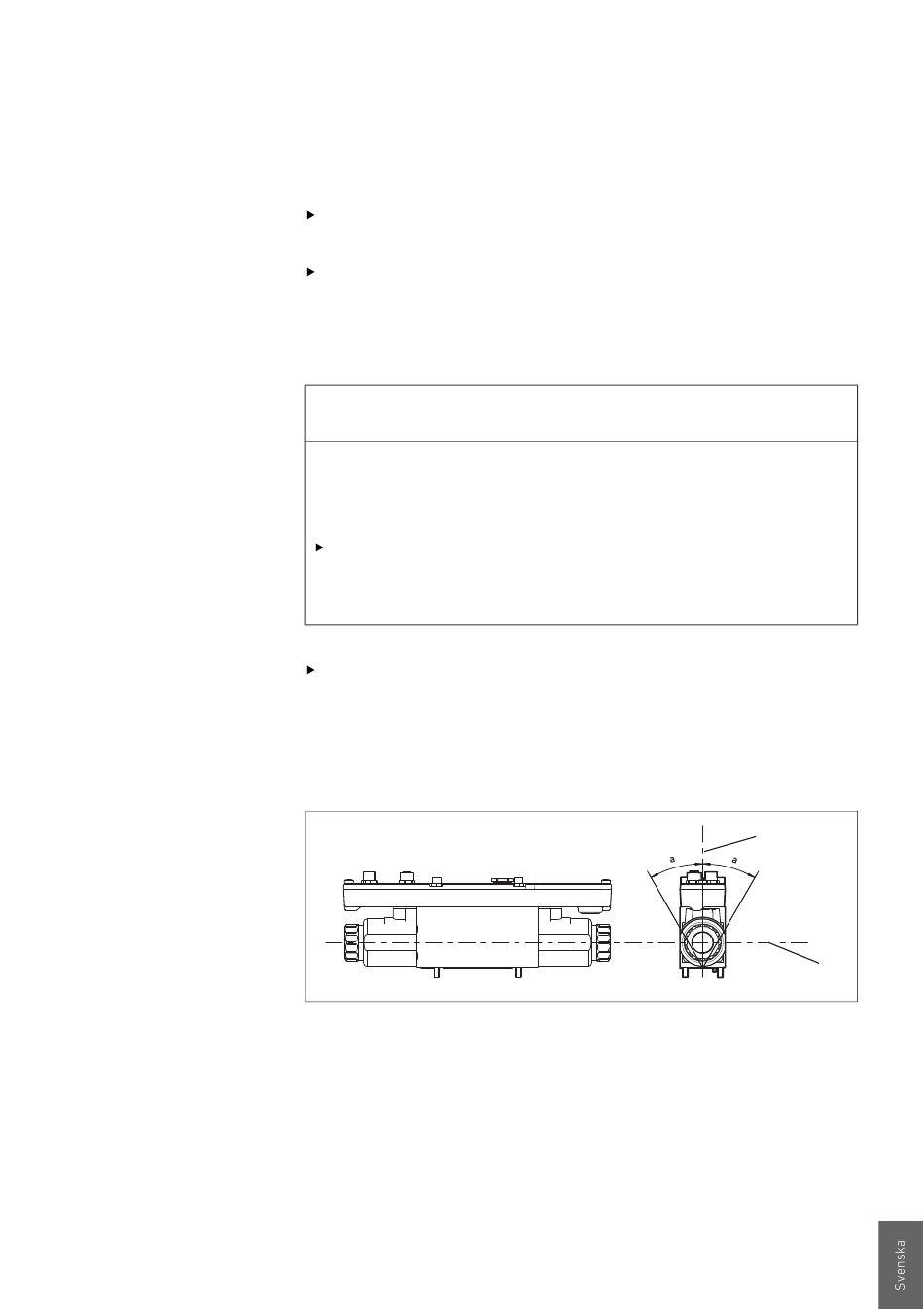

Figur. 5: Monteringsläge
19 Vertikal axel
20 Horisontell axel
När torr och oljefri tryckluft används kan enheten monteras i
valfritt läge.
Montering av tryckregleringsventil ED07
OBS
215
19
a = ± ...90°
20
00122910
