18 AVENTICS | ED07 | R414001671–BDL–001–AB

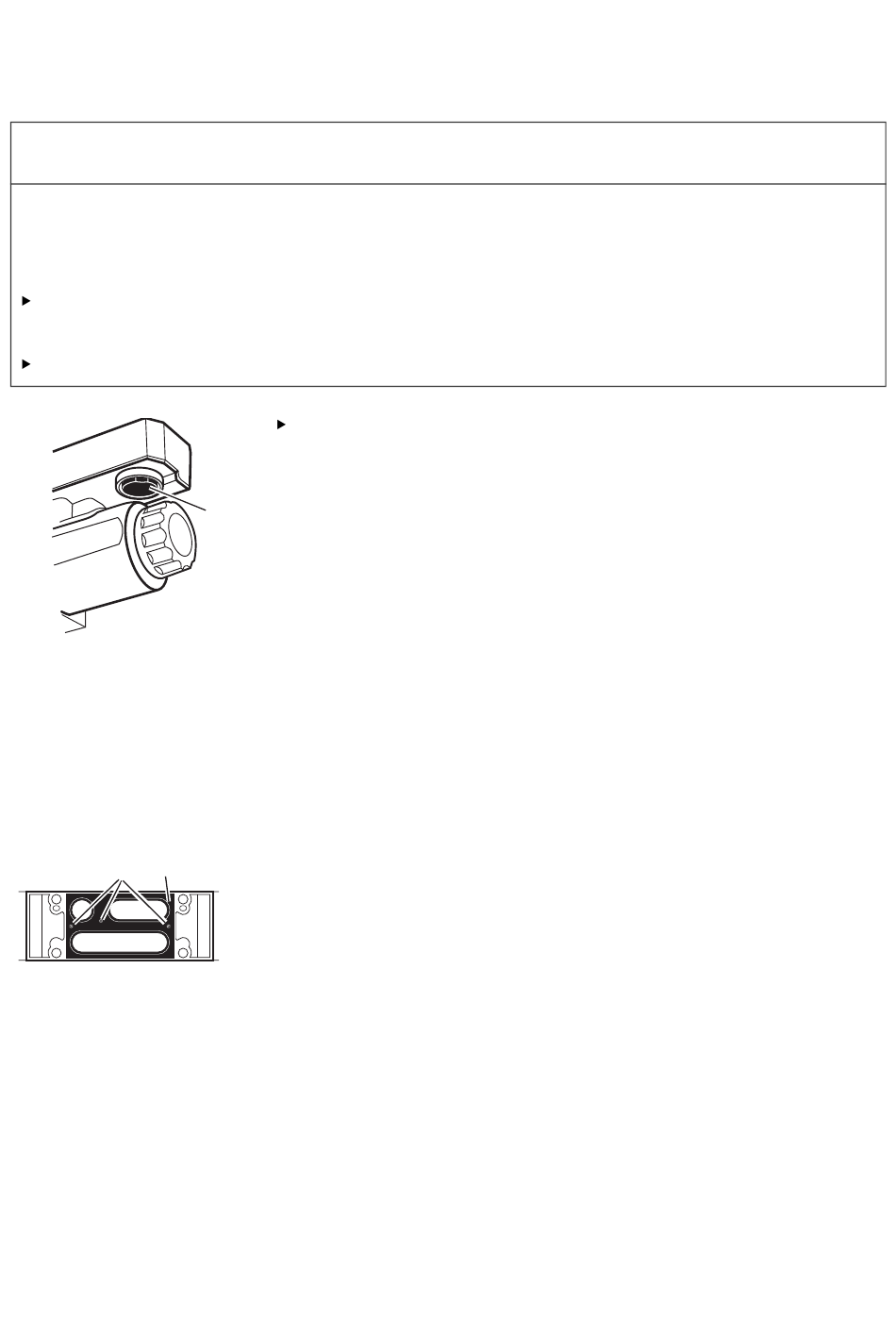

ED07-Druckregelventil montieren
Fehlfunktion durch verschlossene Gehäusebelüftungsöffnung!
Ist die Gehäuse-Belüftungsöffnung verschlossen, findet kein Ausgleich zur Atmosphäre statt
und die Kennlinie verschiebt sich.
Stellen Sie sicher, dass die Luft ungehindert durch die Gehäusebelüftungsöffnung (2)
zirkulieren kann.
Betreiben Sie das Gerät niemals in ölhaltiger Atmosphäre.
00121338
7 10
00131335
ACHTUNG
Stellen Sie vor dem Einbau sicher, dass die Gehäuse-
Belüftungsöffnung (2) offen ist und nicht z. B. durch
Überlackierung verschlossen ist.
2
6.2

Grundplatten-Dichtung einlegen

1. Legen Sie die Grundplatten-Dichtung (10) auf die Unterseite
des ED07-Druckregelventils, so dass die drei
Pneumatiköffnungen nicht verdeckt sind.
2. Drücken Sie die Grundplatten-Dichtung leicht an, so dass sie
auf den drei Fixierstiften (7) steckt.
Die drei Fixierstifte stellen sicher, dass die Grundplatten-
Dichtung korrekt auf der Kontur der Pneumatiköffnungen sitzt.
6.3 ED07-Druckregelventil auf die Grundplatte
aufsetzen
Auf der Grundplatte befindet sich ein Kodierstift (21), der in die
dazugehörige Kodierbohrung (6) des ED07-Druckregelventils
passt. Die korrekte Montage ist dadurch sichergestellt.
