128 AVENTICS | ED07 | R414001671–BDL–001–AB
13
12
11
10

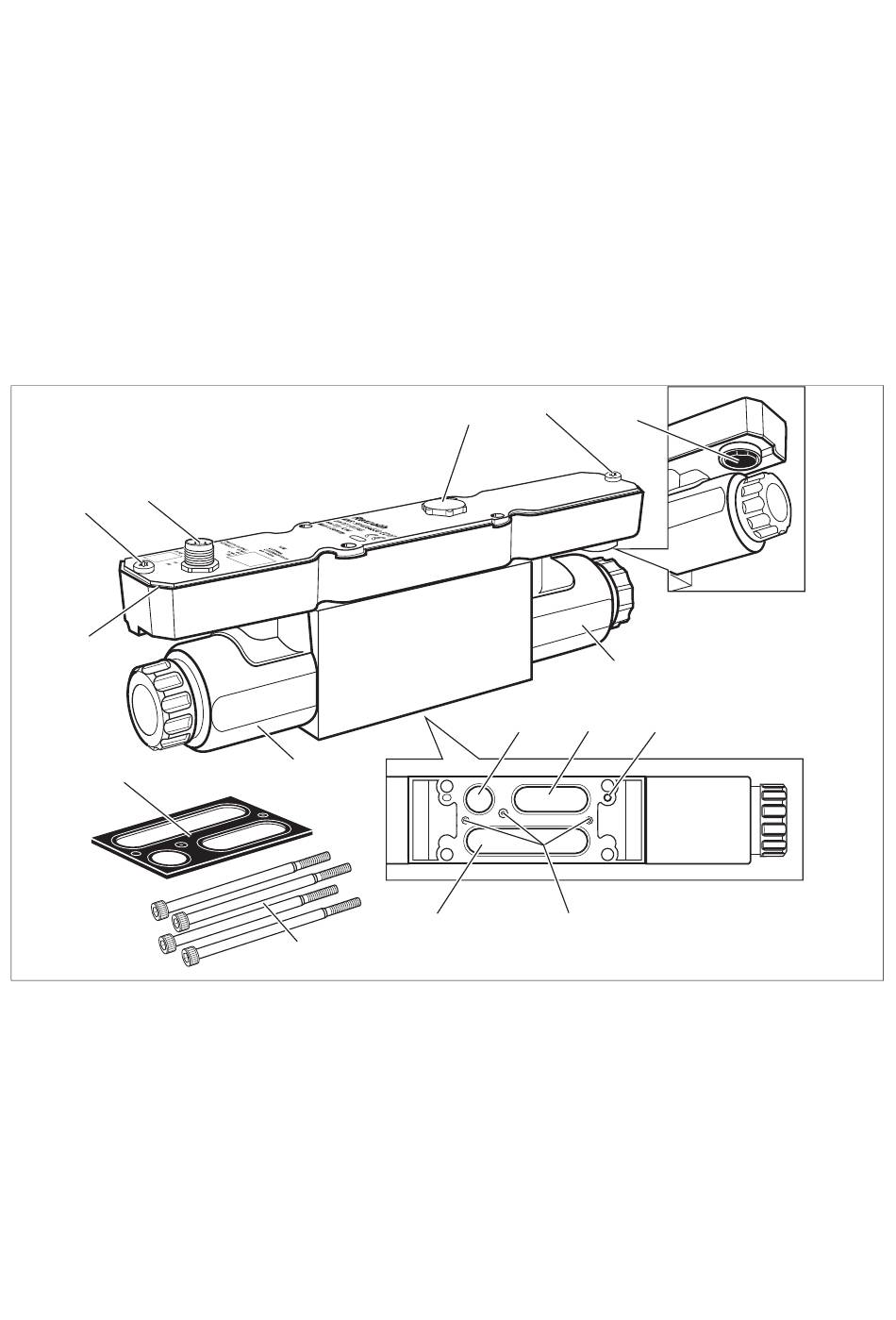

Fig. 1: Valvola riduttrice di pressione ED07 con connettore integrato XPC, M12
1 Tappo dell'apertura di compensazione
2 Apertura di aerazione del corpo
3 Bobine valvola
4 Attacco di scarico
5 Attacco per pressione di alimentazione
6 Foro di codifica
7 Spine di fissaggio per la guarnizione della
piastra base
5

Descrizione dell'apparecchio

La valvola riduttrice di pressione ED07 è disponibile in diverse
varianti di collegamento e per tre diverse pressioni di uscita.
5.1 Valvola riduttrice di pressione ED07 con
connettore M12
3
8
9
12
1
3
5
4
7
8 Attacco per pressione di uscita
9 Viti M5x90 (DIN EN ISO 4762,
precedentemente DIN 912)
10 Guarnizione della piastra base
11 Guarnizione del corpo
12 Vite di fissaggio del coperchio del corpo
13 Connettore integrato XPC, M12
2
6
