Descrizione dell'apparecchio

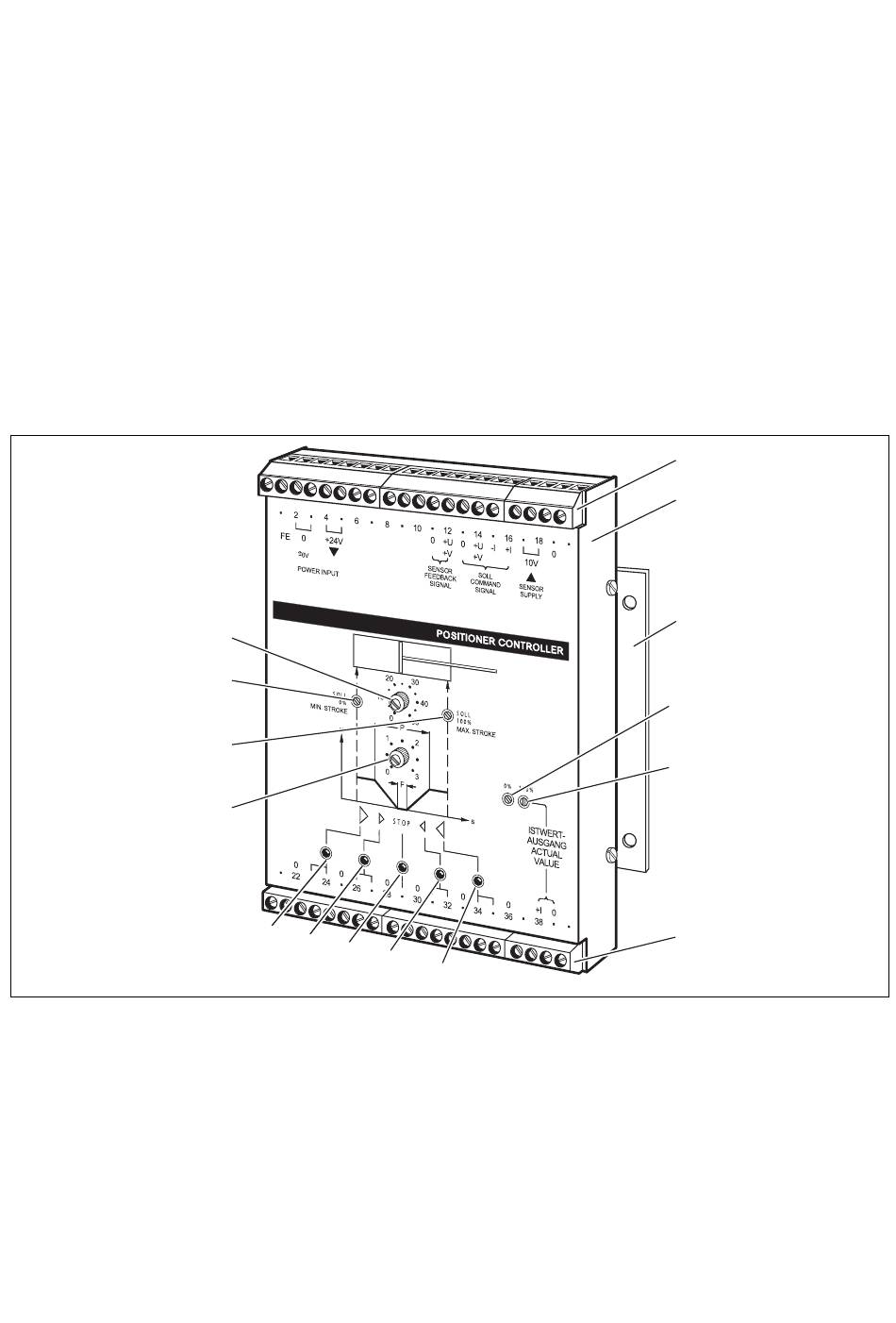

Fig. 2:

Regolatore di posizione in corpo unico

1 Morsetti „1" - „20"
2 Corpo
3 Piastra di fissaggio
4 Potenziom. Uscita valore effettivo 0%
5 Potenziom. Uscita valore effettivo 100%
6 Morsetti "21"-"40"
7 LED rosso Arretramento movim. rapido
8 LED rosso Arretramento movim. lento
5 Descrizione dell'apparecchio
Il regolatore di posizione è disponibile in corpo unico e come
modulo da 19". I due regolatori di posizione sono identici nella loro
funzione.
5.1 Regolatore di posizione in corpo unico
15
14
13
12
11
10
9
8
7
9 LED giallo STOP
10 LED verde Estrazione movim. lento
11 LED verde Estrazione movim. rapido
12 Potenziometro F
13 Potenziometro Nominale 100%
14 Potenziometro Nominale 0%
15 Potenziometro P
1
2
3
4
5
6
