222 AVENTICS | Positionsregulator | R412004397–BDL–001–AC
Driftstart av positionsregulator
P
v
F
15
12
7.3
O
Vrid potentiometern Soll 0 % ytterligare åt höger om
kolvläget "inkörd" ska förskjutas mot cylinderns mitt.
O
Vrid potentiometern Soll 100 % ytterligare åt vänster om
kolvläget "utkörd" ska förskjutas mot cylinderns mitt.
7.4
Målet med optimeringen är att nå läget så snabbt eller exakt
som möjligt utan översvängning. Om en översvängning får
förekomma för att gynna en kortare positioneringstid eller
andra kriterier, beror på den aktuella användningen.
En översvängning av kolven känns igen på att lysdioderna
på positionsregulatorn tänds ett ögonblick i respektive
motsatt riktning.

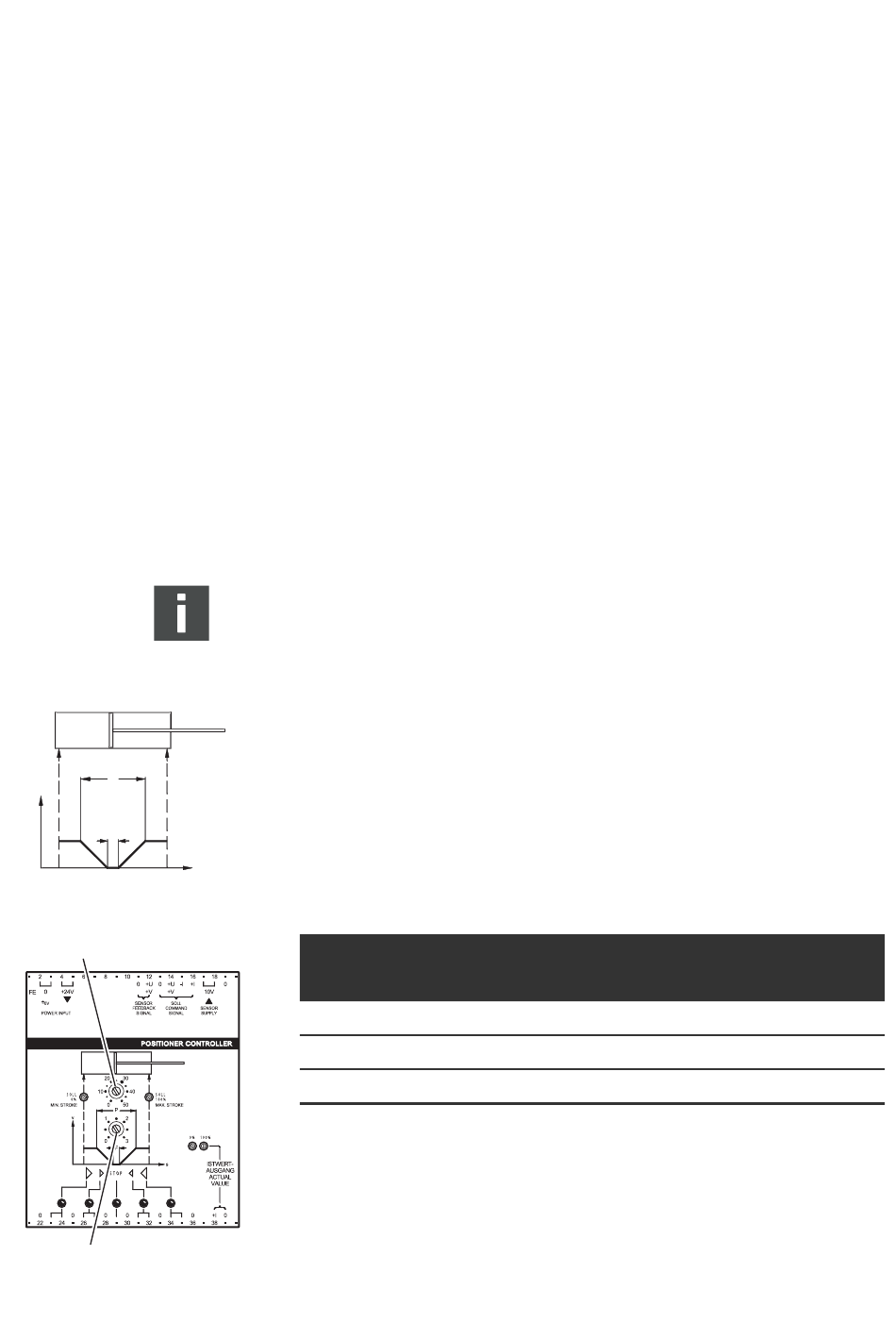

Arbetsområdet optimeras av att fönstret "F" ställs in av att
kolven hålls i dess läge.
Dessutom kan pulsområdet "P" ställas in. Pulsområdet "P"
är avståndet från början av bromsfasen till slutläget.
s
Fönstret "F" och pulsområdet "P" står i följande förhållande
till varandra.
"F" litet fönster
"P" stort pulsområde
Större noggrannhet
Längre bromsfas
Längre positioneringstid
O
Ställ in pulsområdet "P" på potentiometern P (15) om
kolvens bromsområde ska ställas in.
O
Ställ in fönstret "F" på potentiometern F (12) om kolvlägets
noggrannhet ska ställas in.
Ändring av arbetsområdet
Optimering av arbetsområdet
"F" stort fönster
"P" litet pulsområde
Mindre noggrannhet
Kortare bromsfas
Kortare positioneringstid
