AVENTICS | Positionierregler | R412004397–BDL–001–AC
10.2 Zwischen Schleichgang und Eilgang
umschalten
In der Ausführung als 19"-Baugruppe, Baugröße I können Sie
den Positionierregler über den DIP-Schalter Schleichgang/
Eilgang (18) zwischen den Betriebsarten „Schleichgang" und
„Eilgang" umschalten.
18

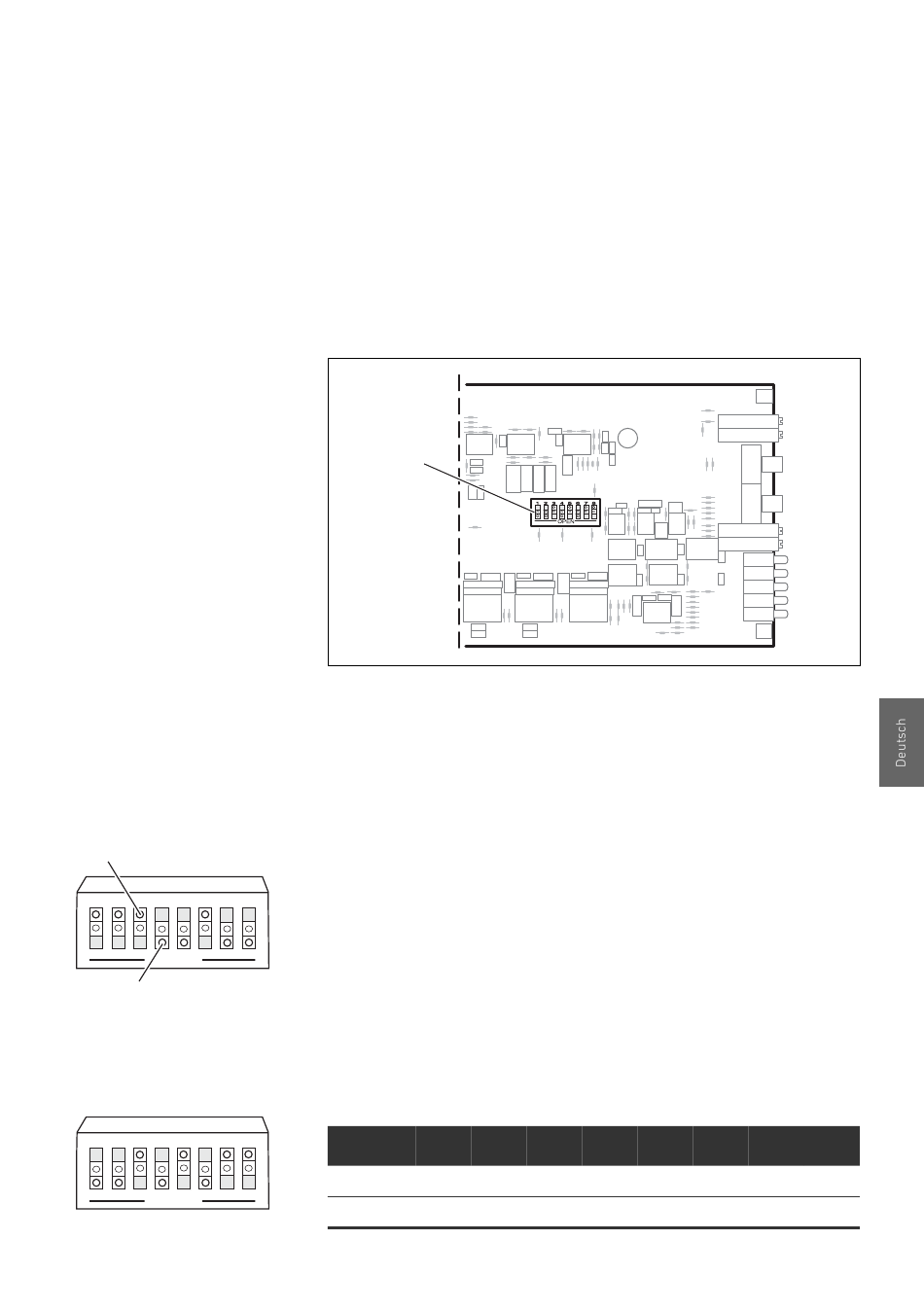

Abb. 11: DIP-Schalter des Positionierreglers 19"-Baugruppe
10.2.1
So stellen Sie den DIP-Schalter richtig ein
Am DIP-Schalter Schleichgang/Eilgang (18) sind zwei
Schalterstellungen möglich, nämlich die Schalterstellung
„OPEN" und die Schalterstellung „ON".
Je nach Bauart des DIP-Schalters ist die Stellung „OPEN" oder
„ON" beschriftet. Die nebenstehende Abbildung zeigt einen DIP-
Schalter, bei dem die Schalterstellung „OPEN" beschriftet ist.
1. Achten Sie auf die Beschriftung des DIP-Schalters
Schleichgang/Eilgang.
2. Stellen Sie den DIP-Schalter Schleichgang/Eilgang wie
folgt ein:
Tabelle 4:
Baugröße 1 mit Eilgang (525 762 2XX 0)
Schalter
1
2
ON
OPEN
X
X
An die Positioniereinheit anpassen
3
4
5
6
X
X
X
X
31
7
8
X
X
