Tabella 6:
Esecuzione speciale
Movimento rapido "Asta pistone estratta in assenza di tensione"
Movimento lento "Asta pistone estratta in assenza di tensione"
Movimento lento "Asta pistone arretrata in assenza di tensione"
Movimento rapido "Asta pistone arretrata in assenza di tensione"
"Asta pistone estratta in assenza di tensione, movimento inverso"
2. Servendosi delle fig. 12 e 13 identificare la posizione
del ponticello.
1

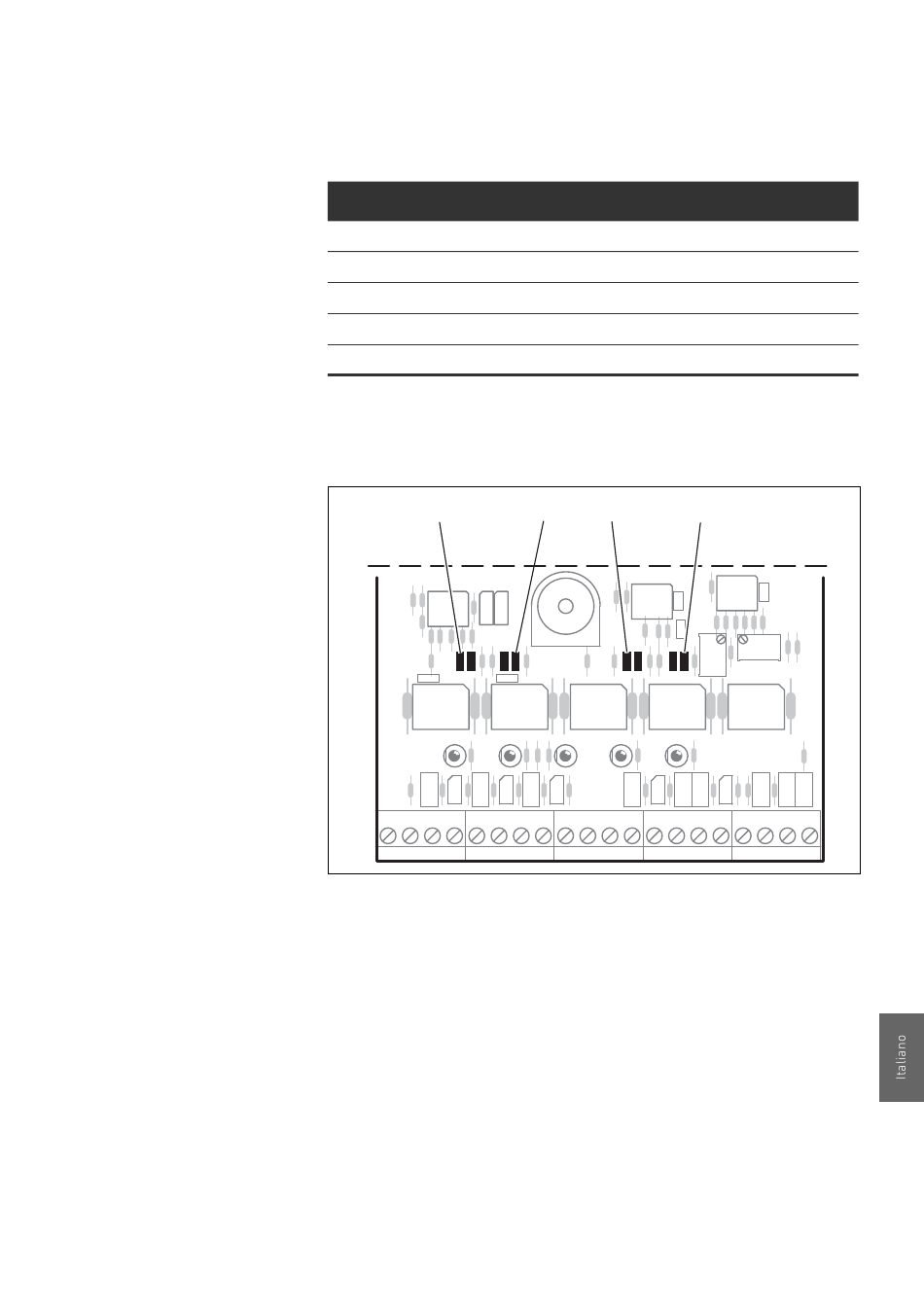

Fig. 12: Ponticello del regolatore di posizione in corpo unico
Adattamento all'unità di posizionamento
2
3
149
Ponticello
1
2
3
4
5
4
