142 AVENTICS | Regolatore di posizione | R412004397–BDL–001–AC
Messa in funzione del regolatore di posizione
14

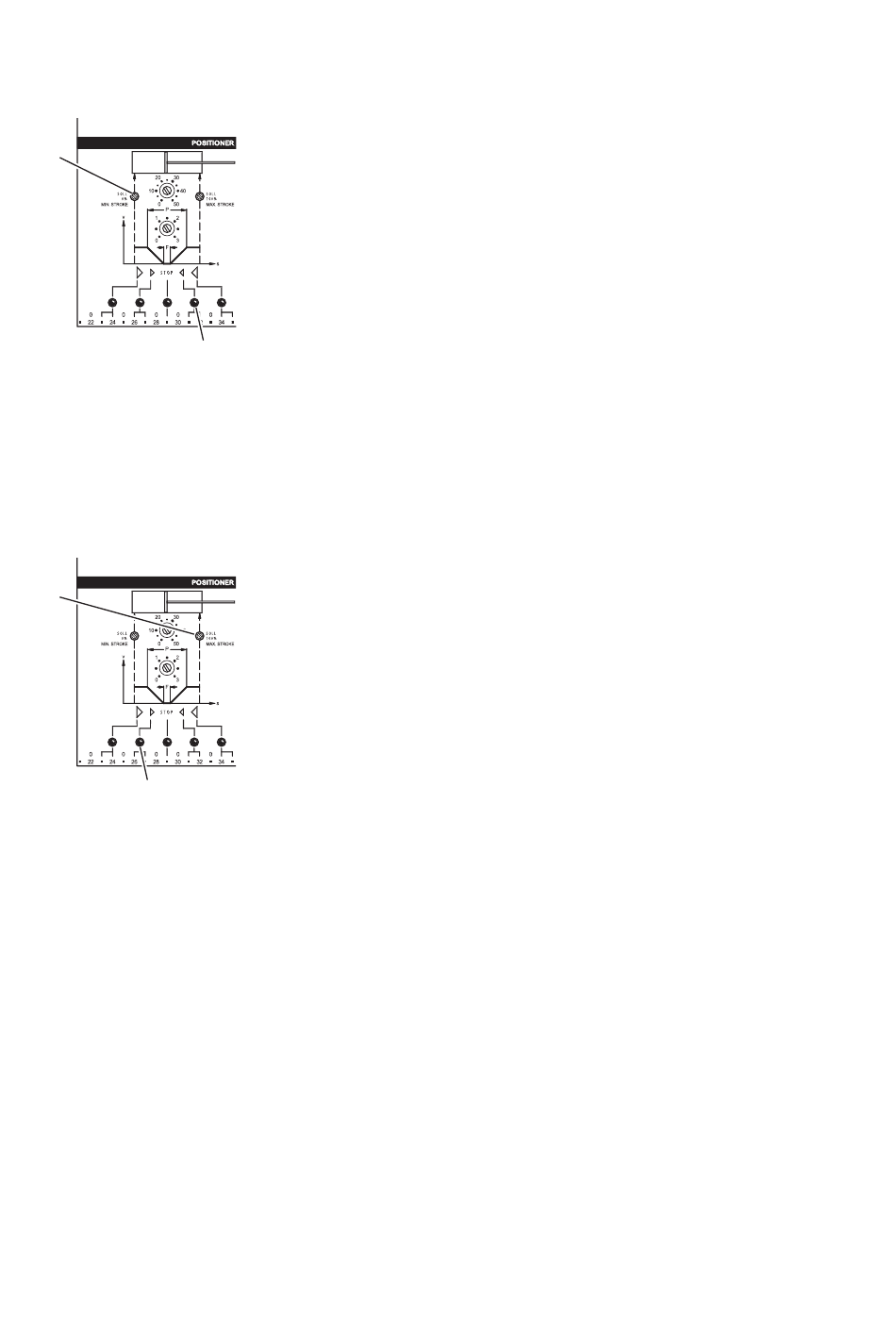

Impostazione della
posizione "Estratta"
13
10
4. Ruotare il potenziometro Soll 0 % (Nominale 0 %) (14) verso
destra, finché il LED rosso Arretramento movimento lento
non si spegne.
5. Ruotare ora il potenziometro Soll 0 % (Nominale 0 %)
ancora di un giro verso destra.
La posizione "Arretrata" è ora impostata.
Ripetere ora questo procedimento per la posizione "Estratta".
8
6. Predefinire come valore nominale 10 V o 20 mA (valore
nominale 100%). L'asta del pistone viene estratta totalmente
o finché non raggiunge l'arresto meccanico e il LED verde
Estrazione movimento lento (10) non si illumina o
lampeggia.
7. Ruotare il potenziometro Soll 100 % (Nominale 100 %) (13)
verso sinistra, finché il LED verde Estrazione movimento
lento non si spegne.
8. Ruotare ora il potenziometro Soll 100 % (Nominale 100 %)
ancora di un giro verso sinistra. La posizione "Estratta" è ora
impostata.
9. Ripetere i passi 3-8 una o due volte, poiché le impostazioni
delle posizioni "Arretrata" e "Estratta" si influenzano
a vicenda.
7.3
O
Ruotare ancora il potenziometro Soll 0 % (Nominale 0 %)
verso destra per portare la posizione "Arretrata" del pistone
fino al centro del cilindro.
O
Ruotare ancora il potenziometro Soll 100 % (Nominale
100 %) verso sinistra per portare la posizione "Estratta" del
pistone fino al centro del cilindro.

Modifica del campo di lavoro
