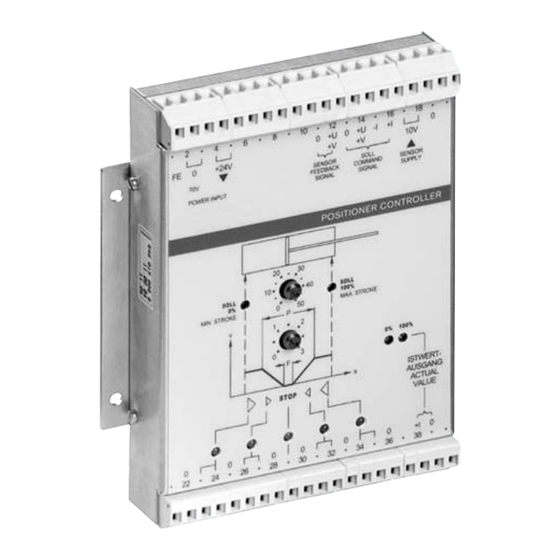

Aventics R412004397 Mode D'emploi

Régulateur de position
Masquer les pouces
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 79

Liens rapides

Télécharger ce manuel
Betriebsanleitung | Operating instructions | Mode d'emploi |
Istruzioni per l'uso | Instrucciones de servicio | Bruksanvisning
Positionierregler
Position Controller
Régulateur de position
Regolatore di posizione
Regulador de posicionamiento
Positionsregulator
R412004397/10.2014, Replaces: 09.2013, DE/EN/FR/IT/ES/SV
