228 AVENTICS | Positionsregulator | R412004397–BDL–001–AC
Anpassning till positioneringsenheten
10.3.1 Ändra kodkontakterna på kortet
På kortet sitter fyra byglar med vardera två kodkontakter.
1. Av tabell 6 framgår numret på den bygel som måste bytas
för ett visst specialutförande.
Tabell 6:
Specialutförande
Snabbgång "spänningslöst utkörd kolvstång"
Krypgång "spänningslöst utkörd kolvstång"
Krypgång "spänningslöst inkörd kolvstång"
Snabbgång "spänningslöst inkörd kolvstång"
"Spänningslöst utkörd kolvstång, reverserad rörelse"

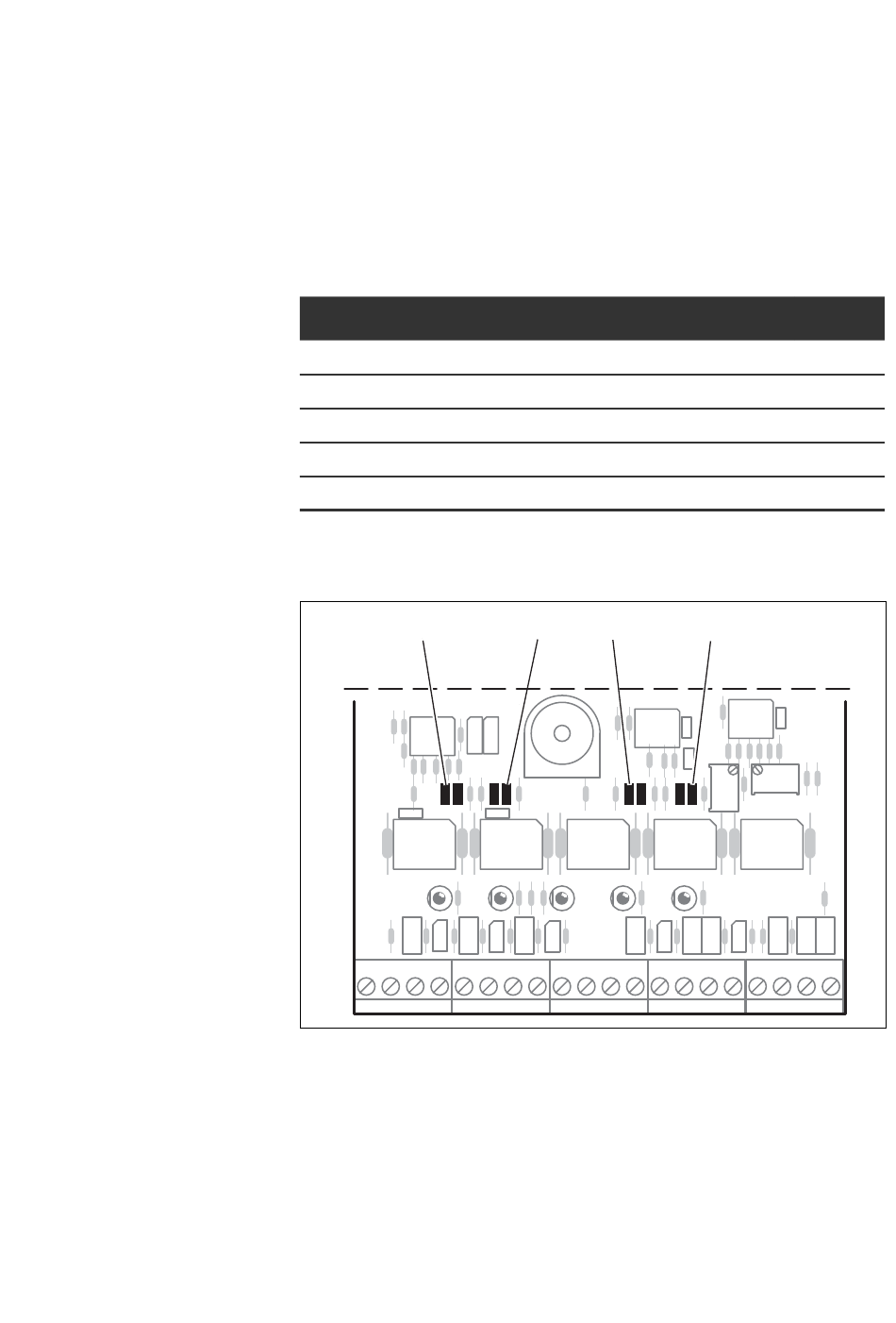

2. Identifiera bygelns läge med hjälp av Fig. 12 resp. Fig. 13.
1
Fig. 12: Bygel för positionsregulator i kåpa
2 3
Bygel
1
2
3
4
5
4
