218 AVENTICS | ED07 | R414001671–BDL–001–AB
Montering av tryckregleringsventil ED07
4
5
1
00125293
För att tryckregleringsventilen ska fungera måste enheten matas
med tryckluft, anslutas till matningsspänning på 24 V DC och
aktiveras med ett börvärde.
För alla enheter är ärvärdet (–) och börvärdet (–) alltid
förknippat med 0 V.
Följ även nedanstående tabeller som visar
stickkontaktsbeläggningen för de tre olika
stickkontaktserierna XPC, M12, med infälld stickkontakt X1S,
M12 och infälld hylskontakt X2M, M12 samt med kvadratisk
stickkontakt DIN EN 175301-803.

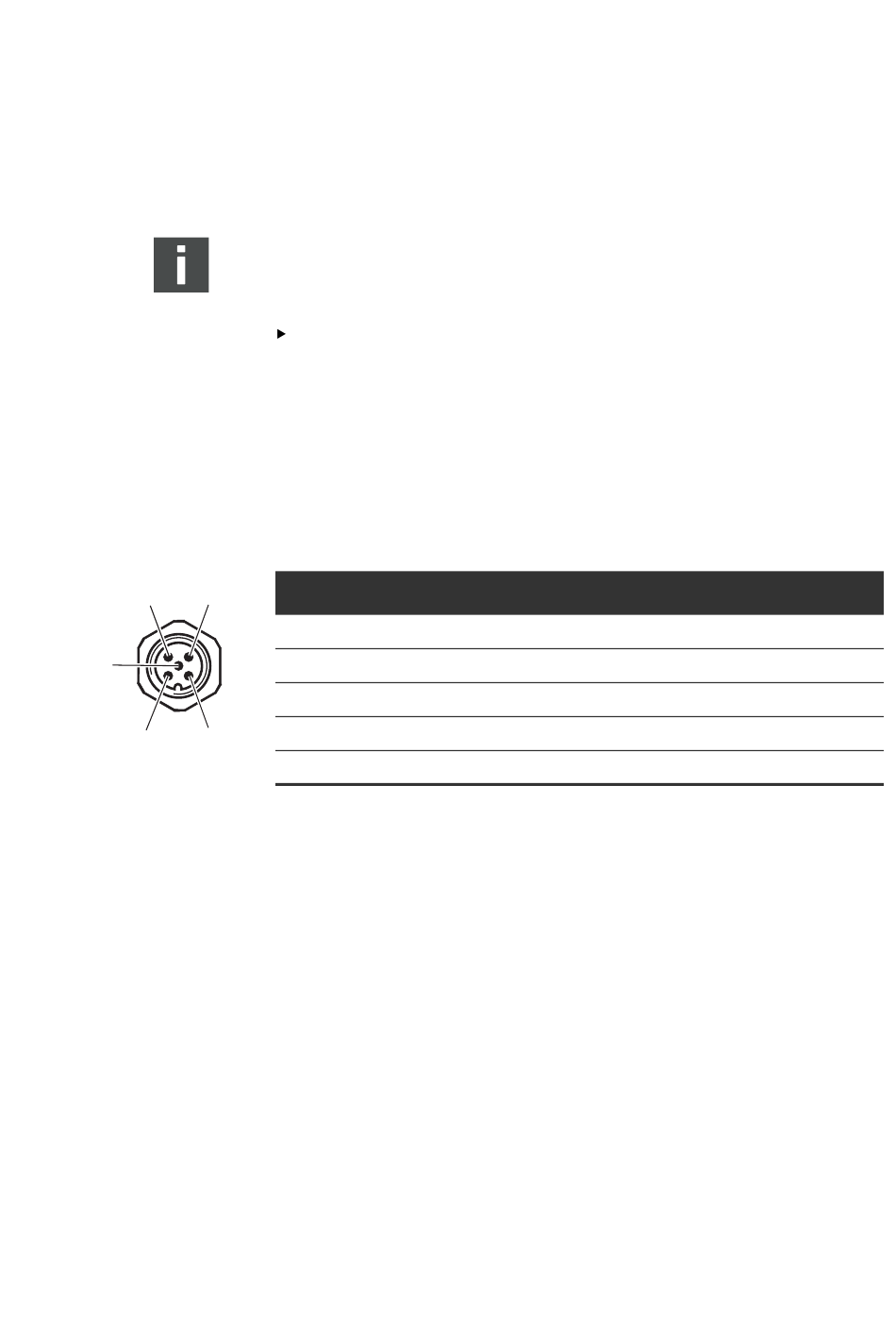

Tabell 5: : Tryckregleringsventil ED07 med infälld
stickkontakt XPC, M12
Infälld stickkontakt XPC, M12, hane, 5-polig
3
Stift 1
Stift 2
Stift 3
Stift 4
2
Stift 5
24 V DC
Börvärde (+): Ström 0/4-20 mA
0 V
Ärvärde (+): Ström 0/4-20 mA
FE
