142 AVENTICS | ED07 | R414001671–BDL–001–AB
Pericolo di distruzione dovuto ad acqua!
L'acqua eventualmente penetrata nell'apparecchio distrugge l'eletronica.
Assicurarsi che l'apertura di compensazione sia chiusa.
Assicurarsi che le quattro viti di fissaggio siano avvitate con la giusta coppia di serraggio.
Non rimuovere mai le due viti di fissaggio della copertura del corpo..
22
23
Pericolo dovuto ad aria compressa uscente!
Durante il funzionamento, l'apparecchio è sottoposto a pressione. Se l'attacco di ingresso
aggiuntivo (24) della piastra base viene aperto, la vite di chiusura può essere scagliata
nell'ambiente circostante dall'aria compressa uscente, provocando danni a cose e a persone.
Non aprire mai la vite di chiusura durante il funzionamento.
Collegare un attacco aggiuntivo per la pressione di alimentazione solo in assenza di
pressione.
7 Messa in funzione della valvola
riduttrice di pressione ED07
7.1 Prima di mettere in funzione la valvola
riduttrice di pressione ED07

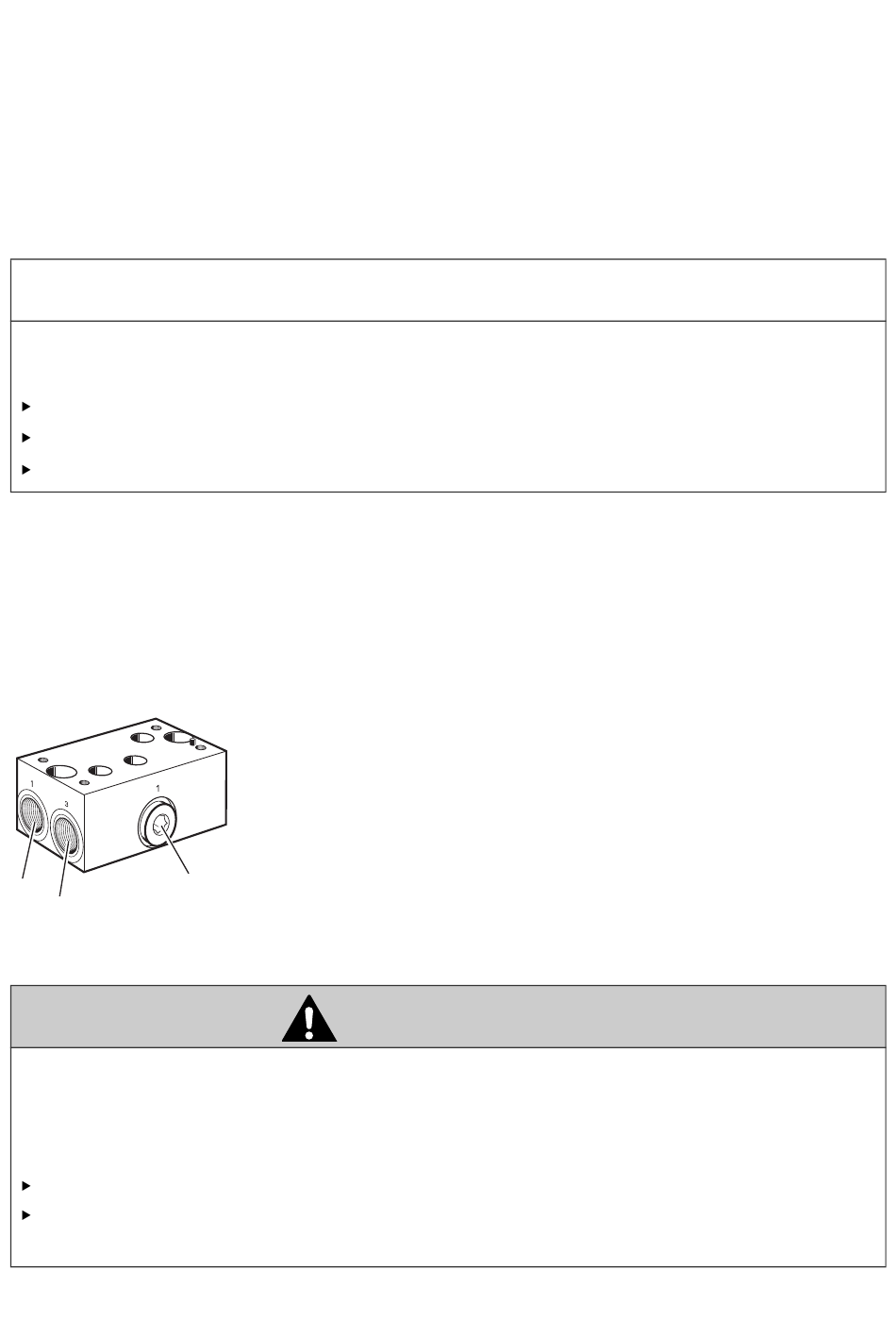

7.1.1 Collegamento pneumatico della piastra base

La piastra base è, a seconda dell'applicazione, una piastra di
collegamento o per montaggio in batteria.
1. Collegare il cavo di alimentazione all'attacco di ingresso della
piastra base (foro 1) (22).
2. Collegare il cavo di uscita all'attacco della pressione di uscita
posto di fronte (foro non etichettato).
24
3. Collegare sempre un silenziatore o un cavo per l'aria di scarico
00121339
convogliata all'attacco di scarico (foro 3) (23).
