208 AVENTICS | ED07 | R414001671–BDL–001–AB

Beskrivning av enheten

13
12
11
10

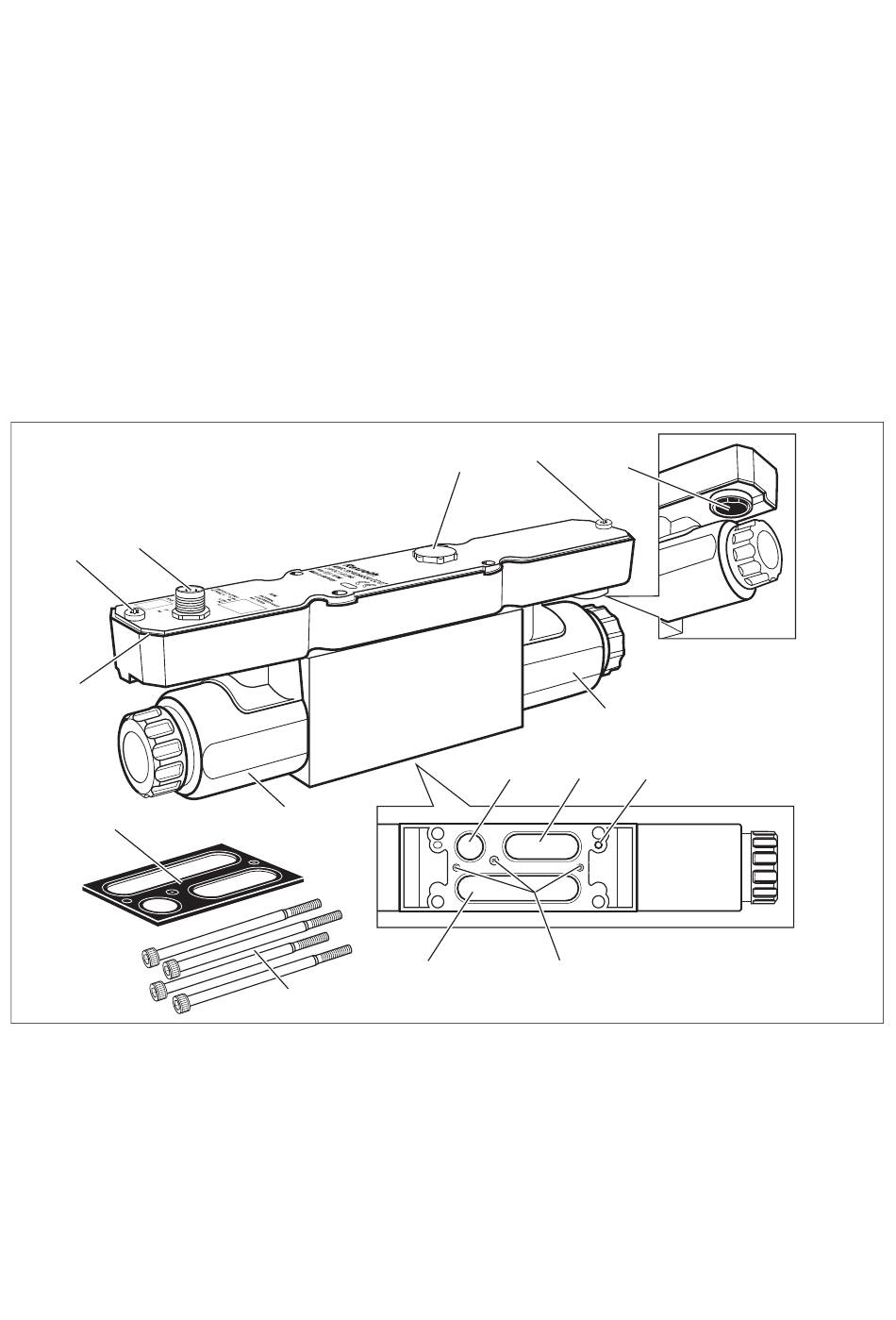

Figur. 1: Tryckregleringsventil ED07 med infälld stickkontakt XPC, M12
1 Förslutning till utjämningsöppningen
2 Luftningsöppning i huset
3 Ventilspolar
4 Anslutning för avluft
5 Anslutning för matningstryck
6 Kodningshål
7 Fixeringsstift till basplattans tätning
5 Beskrivning av enheten
Tryckregleringsventil ED07 finns i tre olika anslutningsvarianter
och för olika utgångstryck.
5.1 Tryckregleringsventil ED07 med
M12-stickkontakt
3
8
9
12
1 2
3
5
4
7
8 Anslutning för utgångstryck
9 Skruvar M5x90 (DIN EN ISO 4762,
tidigare DIN 912)
10 Tätning till basplattan
11 Hustätning
12 Fästskruv för husets lock
13 Infälld stickkontakt XPC, M12
6
00121357
