170 AVENTICS | ED07 | R414001671–BDL–001–AB
Descripción del aparato
14
12
11
10

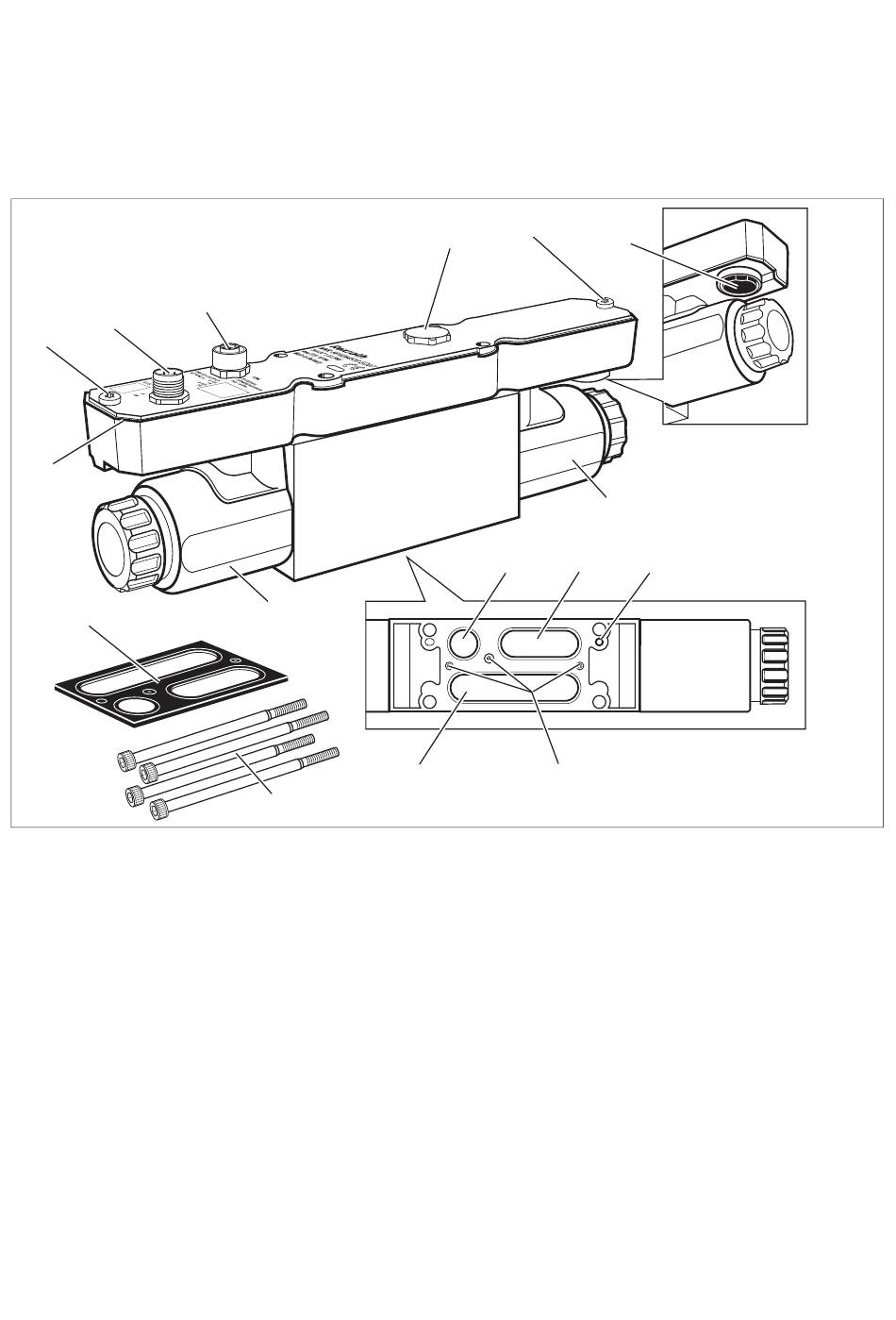

Fig. 2: Válvula reguladora de presión ED07 con conector de montaje
M12
1 Cierre del orificio de compensación
2 Abertura de ventilación de la carcasa
3 Bobinas de válvulas
4 Conexión para aire de salida
5 Conexión para presión de alimentación
6 Orificio de codificación
7 Clavijas de fijación para junta de placa base
8 Conexión para presión de salida
5.2 Válvula reguladora de presión ED07 con dos
conectores M12
15
3
9
12
1
5
4
8 7
9 Tornillos M5x90 (DIN EN ISO 4762,
antiguamente DIN 912)
10 Junta de placas base
11 Junta de carcasa
12 Tornillo de fijación de la tapa de carcasa
14 Conector de montaje X1S, M12
15 Casquillo de montaje X2M, M12
2
3
6
X1S
y casquillo de montaje
00121334
X2M
,
