90 AVENTICS | ED07 | R414001671–BDL–001–AB
14
12
11
10

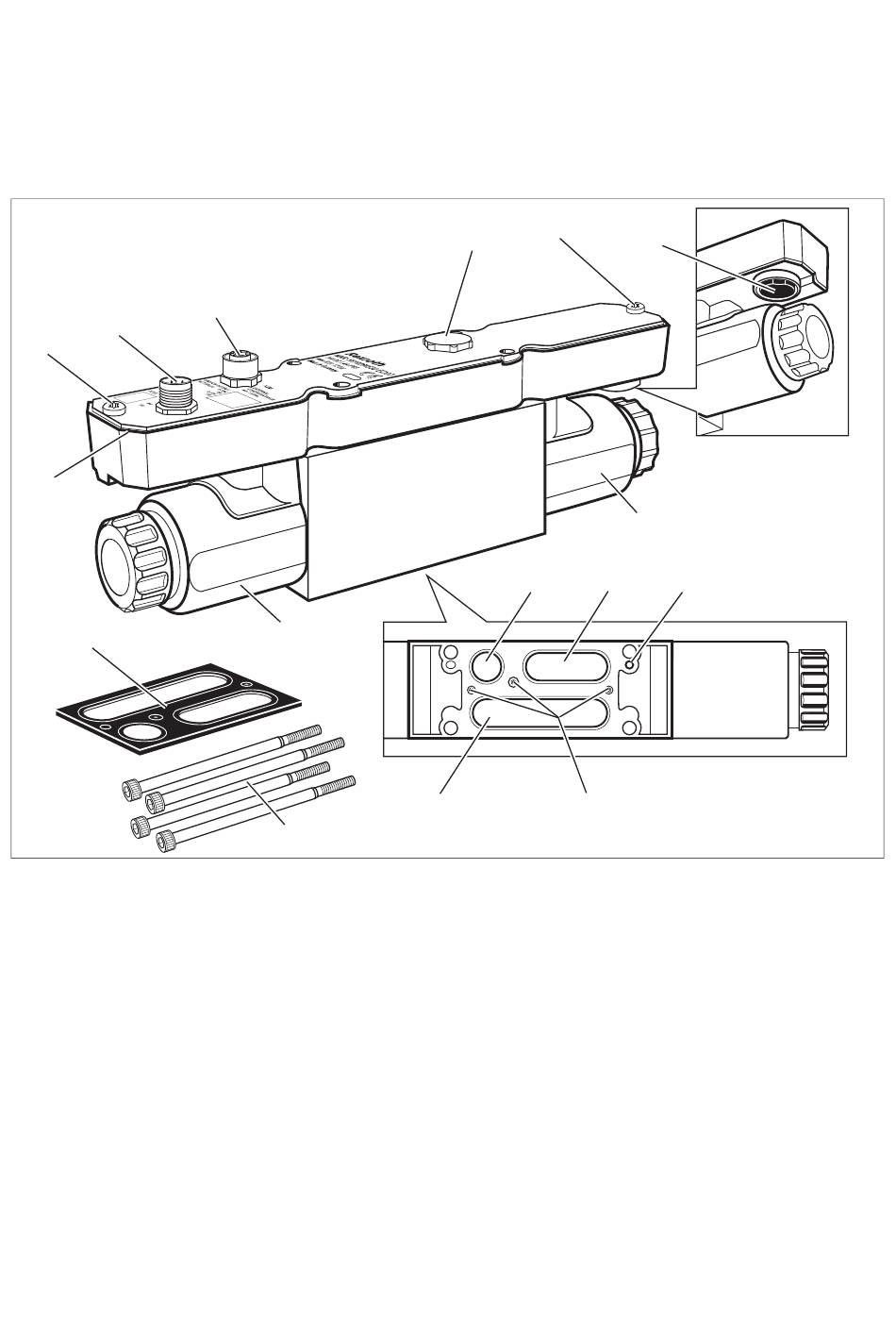

Fig. 2: Régulateur de pression ED07 avec connecteur incorporé X1S et douille incorporée X2M, M12
1 Bouchon de l'orifice d'ajustement
2 Orifice de ventilation du boîtier
3 Bobines de distributeurs
4 Raccordement pour l'échappement
5 Raccordement pour la pression
d'alimentation
6 Orifice de codage
7 Goupilles d'ajustage pour joint d'embase
8 Raccordement pour la pression de sortie
5.2 Régulateur de pression ED07 avec deux
connecteurs M12
15
3
9
12
1
4
8 7
9 Vis M5x90 (DIN EN ISO 4762, anciennement
DIN 912)
10 Joint pour embase
11 Joint de boîtier
12 Vis de fixation pour couvercle de boîtier
14 Connecteur incorporé X1S, M12
15 Douille incorporée X2M, M12
2
3
5
6
00121334
