Manuel de service mini Welt

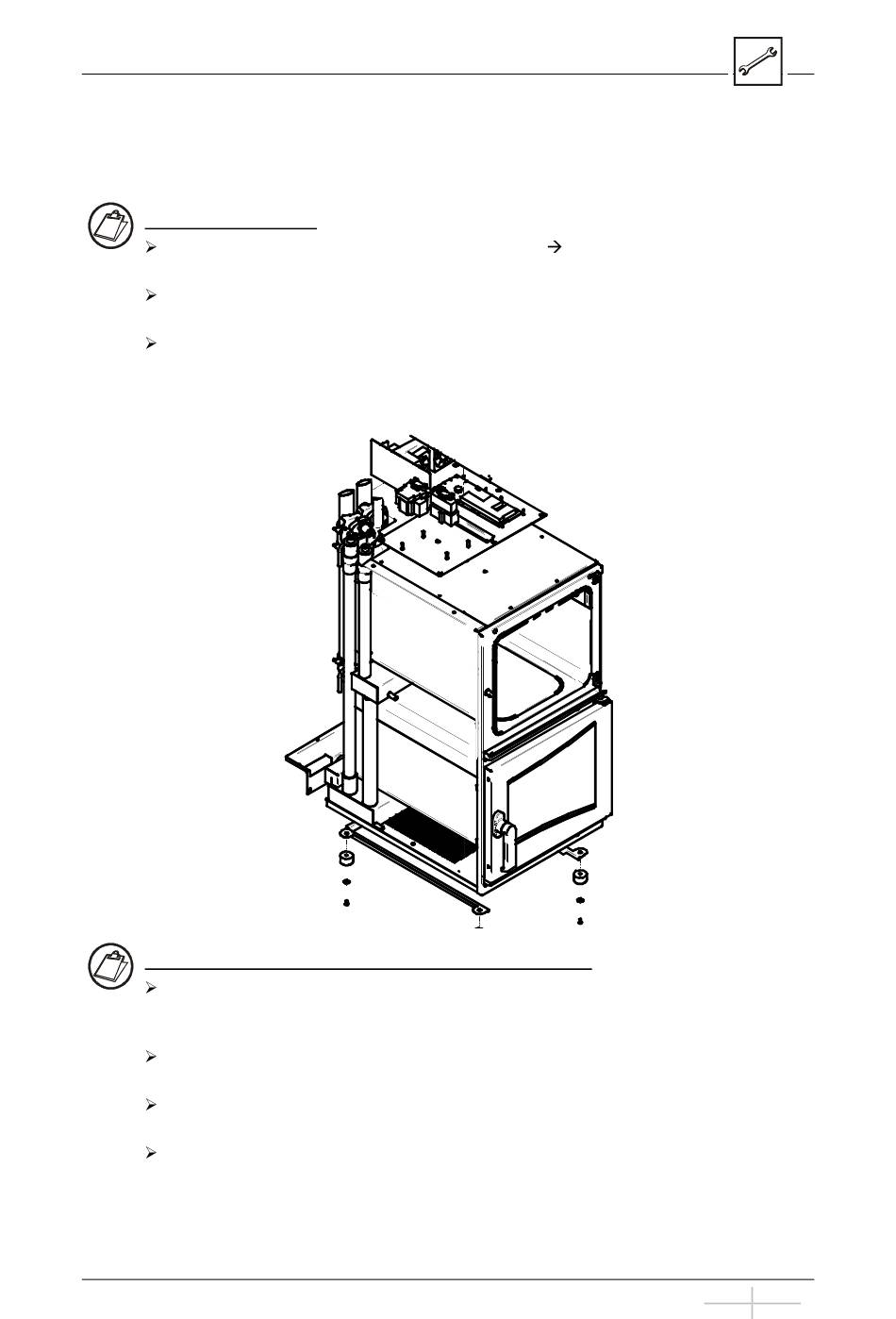

4.7.2 Démontage et montage du condensateur sur les modèles mini 6.06 2en1
et 6.10 2en1
Comment procéder :
Mettez l'appareil hors tension (voir la page 4-27
d'électrocution.) !
Démontez le raccordement d'évacuation des eaux usées au dos de l'appareil, les
glissières et la plaque d'aspiration.
Démontez le capot, le panneau arrière, la cornière d'union et le panneau gauche
(voir instructions d'entretien « 4.4 Démontage et montage des éléments de
l'habillage »).
Comment procéder - démontage des condensateurs :
Démontez le tuyau de jonction entre le collecteur de porte et le condensateur. Pour
ce faire, ouvrez le collier de tuyau 3 et retirez le petit morceau de tuyau du
condensateur.
Dévissez la vis dans l'échappement de l'enceinte de cuisson à l'aide d'une clé de 8
ou d'une clé à cliquet et déposez-la.
Démontez la sonde du condensateur au dos de l'appareil. Au niveau de l'appareil
supérieur, la sonde se trouve sur la face interne du condensateur.
Au niveau du conduit d'échappement du condensateur supérieur, démontez de
l'appareil le collier de tuyau et retirez la tubulure d'échappement (avec l'extinction)
en haut.
Au niveau du condensateur inférieur, démontez le collier de tuyau sur le tuyau
d'échappement court de couleur noire et retirez le tuyau d'échappement du
condensateur.
KD/02.03.2010
4.7 Condensateur
Avertissement : Danger
chap.
4
page
32
