Manuel de service mini Welt

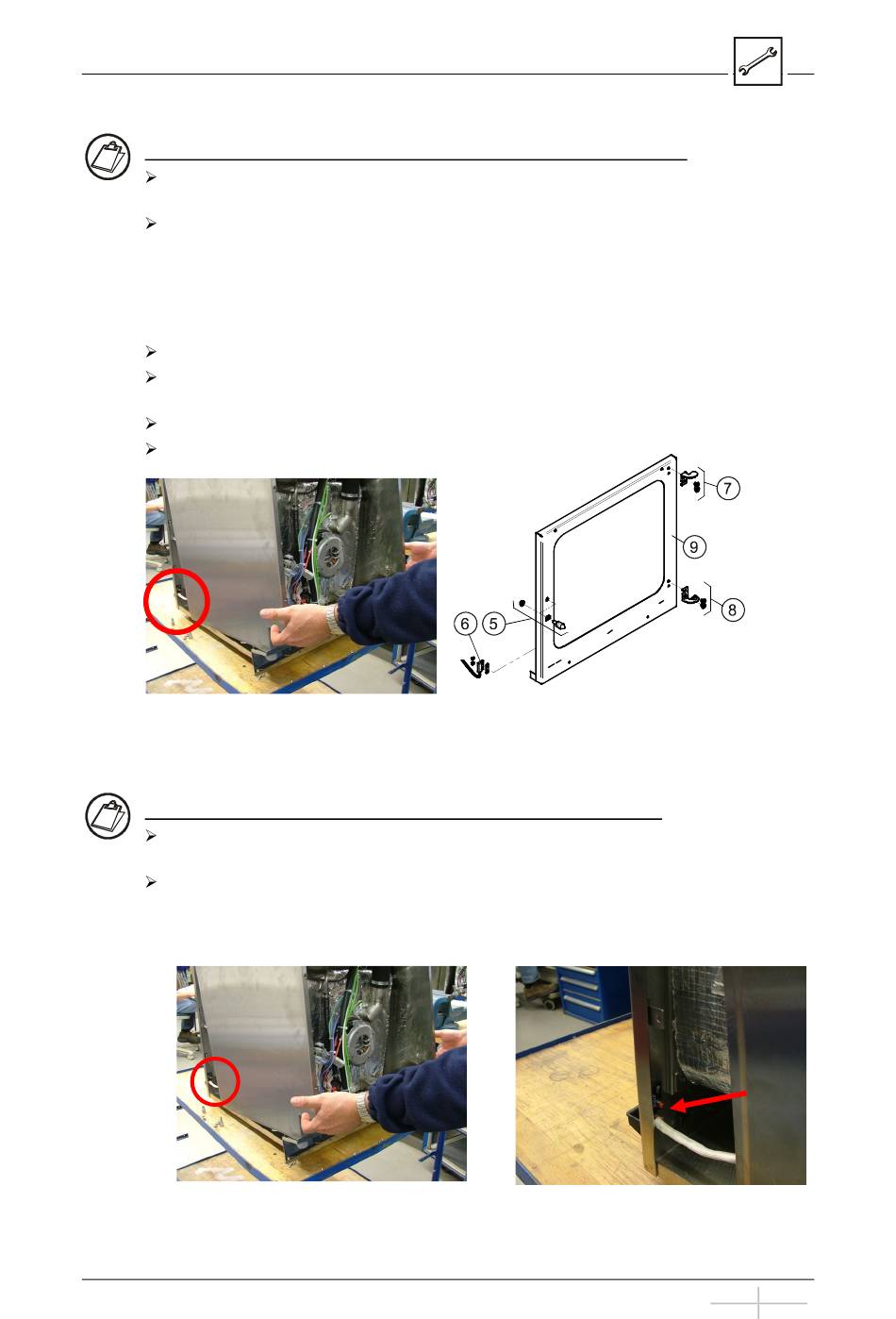

Comment procéder - Démontage / montage du gond de la porte :
Démontez le capot, le panneau arrière et la cornière d'union (voir instructions
d'entretien « 4.4 Démontage et montage des éléments de l'habillage »).
Pour pouvoir déposer le gond 2 sur la partie avant, il faut pousser l'habillage en
arrière de façon à créer un espace entre la partie avant et l'habillage. Pour ce faire,
soulevez légèrement l'habillage en arrière, à gauche et à droite, et tirez-le en arrière
jusqu'à ce qu'il touche la plaque du fond. Si nécessaire, pliez légèrement l'habillage
en arrière et continuez à tirer jusqu'à ce que le gond devienne accessible en avant
au niveau de la partie avant.
Déposez le gond de la porte 2 (écrou M8) avec une clé à œil de 13.
Montez le nouveau gond en le revissant avec l'écrou M8.
Attention : L'ergot de fixation du gond doit être orienté vers le bas.
Repoussez l'habillage de nouveau en avant jusqu'à ce qu'il touche la partie avant.
Montez la cornière d'union, le panneau arrière de l'appareil et le capot.
4.8.2 Remplacement du contacteur de porte (contact Reed)
Comment procéder - Démontage / montage du contact Reed :
Démontez le capot, le panneau arrière et la cornière d'union (voir instructions
d'entretien « 4.4 Démontage et montage des éléments de l'habillage »).
Afin de pouvoir démonter le contacteur de porte à l'intérieur de la façade, vous devez
pousser l'habillage en arrière de façon à obtenir un espace entre la façade et
l'habillage et à ce que le contacteur de porte 6 devienne accessible en avant au
niveau de la façade (pour ce faire, voir le § 4.8.1 Gond de porte).
KD/02.03.2010
4.8 Fermeture de porte / contacteur de porte
Gond de porte
5 =
Contacteur de porte
6 =
Charnière supérieure de porte
7 =
Charnière inférieure de porte
8 =
Partie avant
9 =
6
chap.
page
4
36
