6.3
Commandes de sécurité et de surveillance (parallèlement aux
programmes de cuisson)
6.3.3 Commandes de sécurité électriques
B7 = Thermostat de sécurité
K4 = Relais de chauffage
E4 = Radiateur tubulaire
F10 = Fusible pour courant faible
Sur les appareils 2en1, la même chose vaut pour l'enceinte de cuisson supérieure et celle
inférieure tandis que l'extension «.1 » s'applique à l'enceinte supérieure et «.2 » à celle
inférieure.
Information :
i
La sonde du tube capillaire du thermostat de sécurité (B7) est fixée en haut du
panneau arrière de l'enceinte de cuisson, sous l'isolation. Le thermostat de
sécurité interrompt le circuit de charge lorsqu'une température critique pour le Mini
(360° C) est dépassée dans l'enceinte de cuisson. Le chauffage (E4) et le moteur
du ventilateur (M1) ainsi que tous les activateurs tels que les électrovannes (Y1 /
Y4) ne sont plus alimentés en courant. Le déclenchement du thermostat de
sécurité ne déclenche pas de message d'erreur.
Contrôle :
Le thermostat de sécurité (B7) s'est déclenché : L'enceinte de cuisson ne chauffe
pas et le moteur du ventilateur (M1) ne tourne pas même si le Mini se trouve en
mode de fonctionnement Démarrage et l'affichage indique « chauffage électrique
en marche ».
KD/02.03.2010

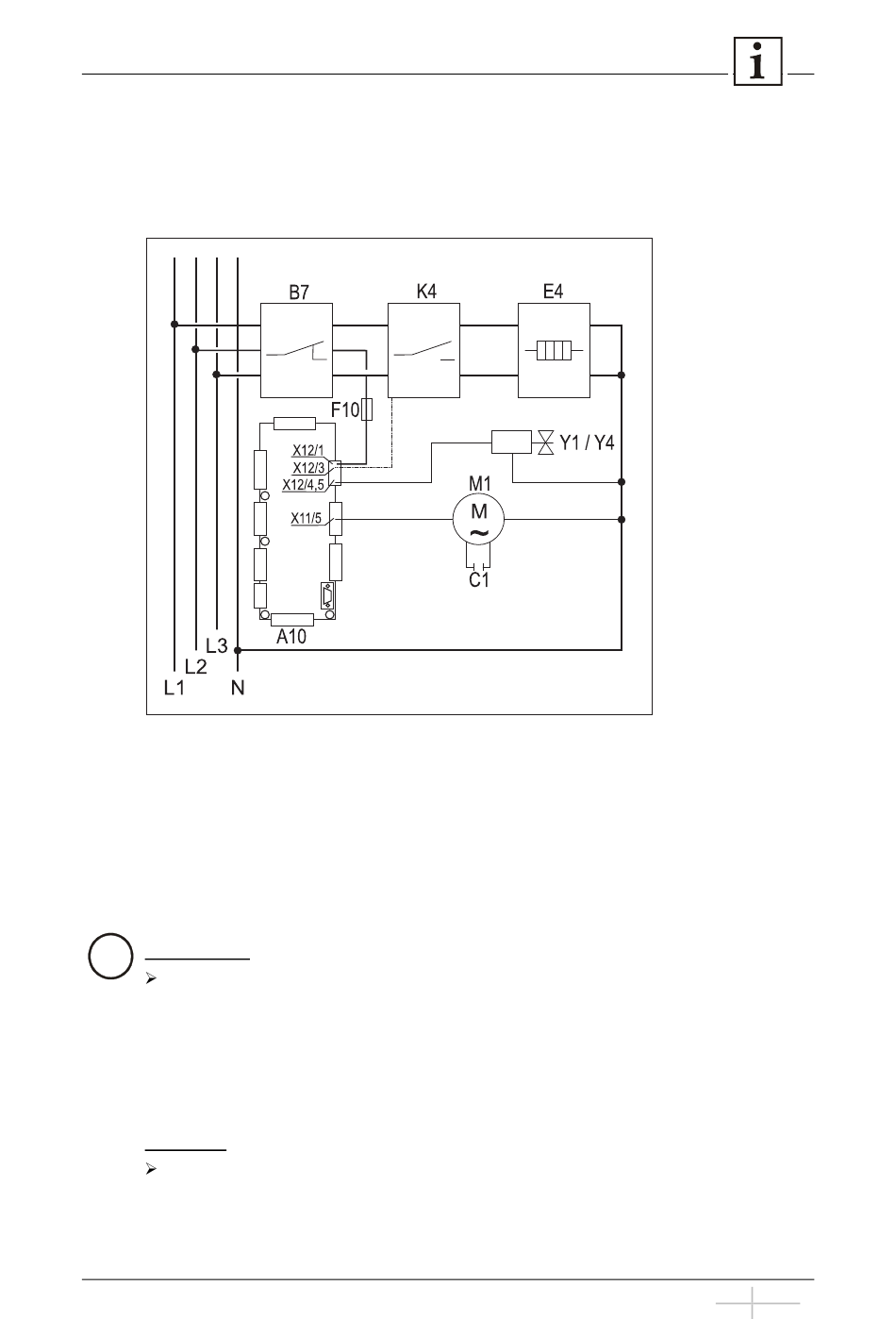

6.3.3 Commandes de sécurité électriques
A10 =
Module de commande
Y1/Y4 = Électrovannes
M1 =
Moteur du ventilateur
C1 =
Moteur-condensateur
