Manuel de service mini Welt
4.8
Fermeture de porte / contacteur de porte
Sommaire :
4.8.1 Remplacement de la fermeture de porte
4.8.2 Remplacement du contacteur de porte (contact Reed)
4.8.3 Remplacement de la fermeture de porte et du contacteur de porte (contact Reed)
sur les appareils 2en1
Contrôle :
Après le démarrage d'un programme, l'appareil n'affiche aucune fonction ; Le symbole
« appareil en marche » est toutefois allumé sur l'écran d'affichage.
Information :
i
L'interrupteur magnétique de la porte coupe le chauffage et le moteur lorsque la porte est
ouverte.
L'interrupteur magnétique de la porte est monté à l'intérieur de la façade, dans le coin
inférieur droit ou gauche (selon le sens d'ouverture de la porte).
Avertissement : Danger d'électrocution
Avant de travailler dans le compartiment électrique du four mixte, mettre l'appareil
hors tension (déconnecter l'appareil avec disjoncteur omnipolaire du bâtiment à
contact à ouverture de 3 mm minimum) et prendre toutes mesures utiles pour
empêcher sa remise sous tension. Vérifier que l'appareil est hors tension !
Ces travaux ne doivent être effectués que par des électriciens spécialisés formés
par CONVOTHERM.

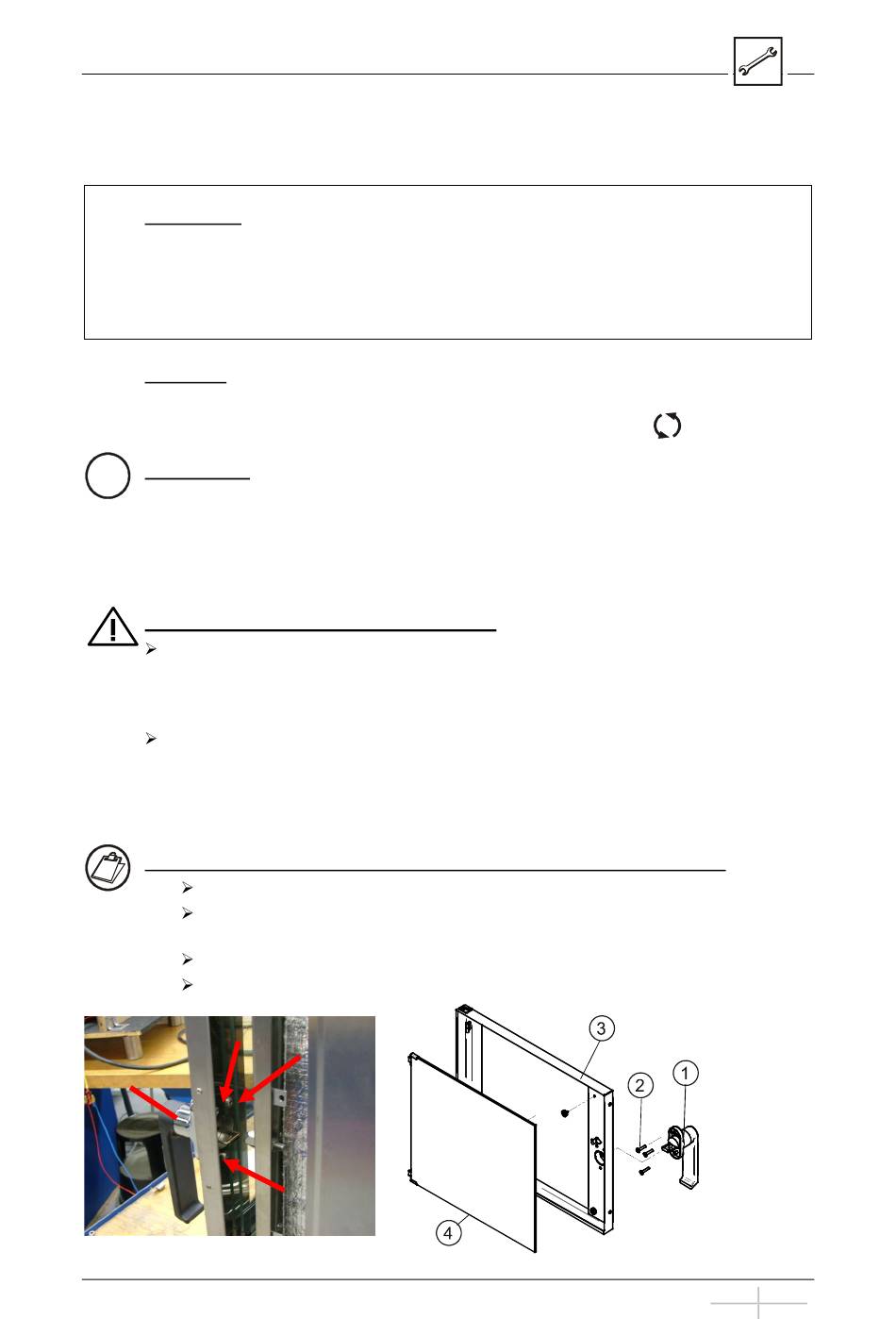

4.8.1 Remplacement de la fermeture de porte
Comment procéder - Démontage / montage de la fermeture de porte :
Ouvrez la patte de fixation de la porte intérieure et ouvrez la porte intérieure.
Démontez la fermeture de porte
avec une clé à six pans creux de 3.
Enlevez la fermeture de porte 1.
Remontez la nouvelle fermeture de porte dans le sens inverse.
1
KD/02.03.2010
4.8 Fermeture de porte / contacteur de porte
en dévissant les 3 sans tête de l'intérieur
1
1 = Fermeture de porte
2 = Vis sans tête
3 = Porte extérieure
4 = Porte intérieure
chap.
page
4
35
