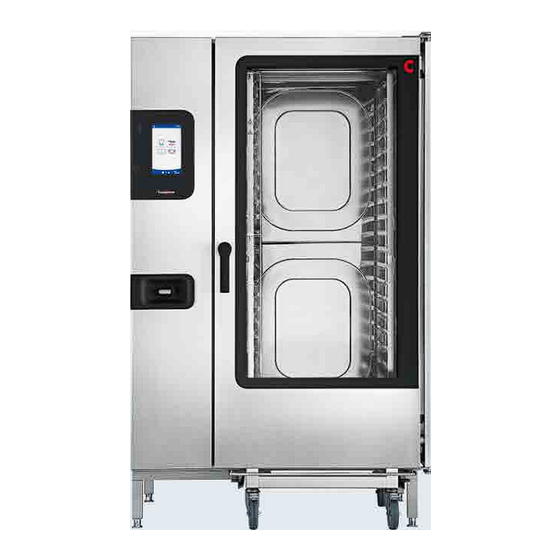

Notice d'installation des appareils à gaz Convotherm 4
conversion gaz - CE
1. Informations importantes
L'appareil possède un brûleur à ventilateur 100% prémélange.
L'appareil doit être réglé à l'aide d'un analyseur de gaz d'échappement.
Les valeurs CO
ventilateur.
Les appareils peuvent se régler pour les types de gaz suivants :
Le tableau suivant montre les données de gaz possibles (selon CE) à 15 °C et à 1 013 mbar sec :
Type de gaz et
symbole
Pression de rac-
cordement
Indice de Wobbe
W
inférieur
i
W
supérieur
s
Pouvoir calorifique
inférieur
PC
i
PC
i
Pouvoir calorifique
supérieur
PC
s
PC
s
Divers
Cette notice s'adresse exclusivement à un service après-vente autorisé.
Informer le client sur les points importants concernant le fonctionnement et la sécurité.
Utilisation conforme
La présente notice décrit les étapes qui doivent être effectuée lors d'une conversion au gaz sur un four
mixte.
Comment manipuler la présente notice
Observer les consignes suivantes :
Lire entièrement le chapitre concernant la sécurité ainsi que ceux concernant votre activité.
Avant de procéder à la conversion au gaz, lire toute la notice et effectuer soigneusement et
précisément chacune des étapes.
Garder la présente notice à votre disposition pour consultation à tout moment.
Convotherm Elektrogeräte GmbH
Ovens & Advanced Cooking EMEA
Manitowoc Foodservice
Talstraße 35, 82436 Eglfing
Germany
prévues doivent être réglées et contrôlées à vitesse minimale et maximale du
2
Gaz naturel 2H
(E)
G20
[mbar]
20 (17 - 25)
3
[MJ/m
]
45.7
(36.8 - 49.6)
3
[MJ/m
]
50.7
(40.9 - 54.7)
3
[MJ/m
]
34
[MJ/kg]
-
3
[MJ/m
]
37.8
[MJ/kg]
-
T +49(0)88 47 67-0
F +49(0)88 47 414
Gaz naturel 2L
Gaz liquéfié 3B/P
(LL)
G30/G31
G25
20/25 (18 - 30)
29/37/50 (25 -
57.5)
37.4
80.6
(30.9 - 40.5)
(68.1 - 80.6)
41.5
87.3
(34.4 - 44.8)
(72.9 - 87.3)
29.3
116.1
-
45.7
32.5
125.8
-
49.5
www.convotherm.com
www.manitowocfoodservice.com
Conversion gaz CE
Convotherm 4 – TDS 04
Propane 3P
G31
29/37/50 (25 -
57.5)
70.7
(68.1 - 70.7)
76.8
(72.9 - 76.8)
88
46.3
95.7
50.4
1/21
