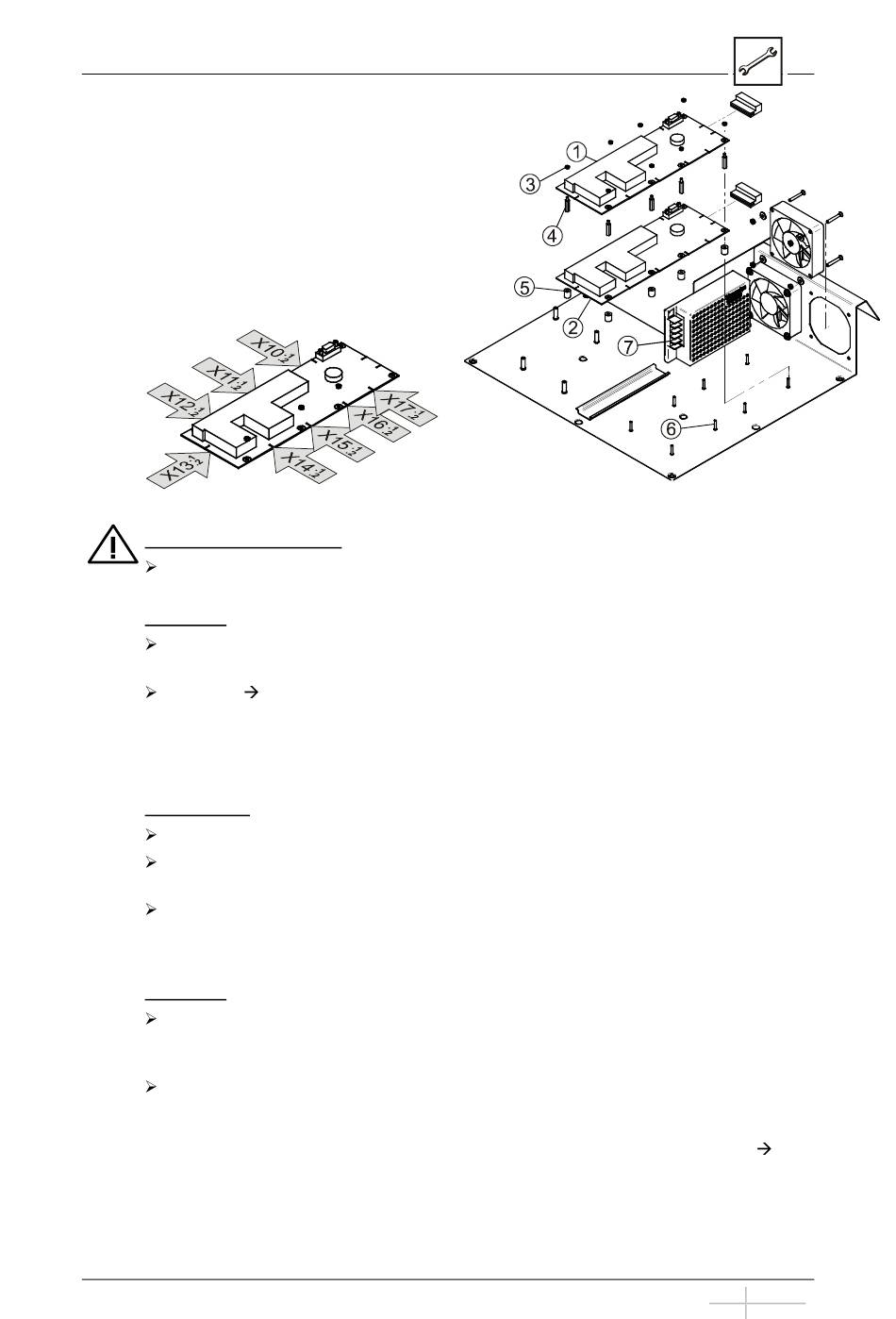

Manuel de service de la série mini Welt
Module de commande en haut
1
Module de commande en bas
2
Écrous
3
Boulons à visser
4
Douilles d'écartement
5
Boulons de fixation
6
Module d'alimentation
7
Consignes de sécurité :
Attention : Danger d'écrasement des câbles lors du montage du capot !
Contrôle :
Lorsque la LED verte 43 s'allume ou clignote sur la façade du module de
commande, ce dernier fonctionne correctement (autocontrôle du module).
LED 43
4.1.4 Remplacement du module d'alimentation (MA)
Information :
Kit d'équipement du module d'alimentation réf. 2619973
Le module d'alimentation constitue l'alimentation électrique (12 V) centrale pour
tous les composants électroniques du ventilateur 12 V.
Un module d'alimentation incorporé dans un boîtier en métal est fourni à titre de
pièce de rechange. Il peut également être monté sur des appareils plus anciens à
l'aide de 2 étriers de fixation.
Contrôle :
Lorsque la LED verte 45 sur la partie supérieure du module d'alimentation est
allumée, ce dernier fonctionne correctement (autocontrôle du module). Si elle est
éteinte, le module d'alimentation est défectueux et doit être remplacé.
Les modules d'alimentation sans boîtier en métal disposent de 2 LEDS pour
l'autocontrôle du module. Si la led verte 42 sur la façade du module d'alimentation
s'allume, ce dernier fonctionne correctement ; si la led rouge 41 s'allume, le
module d'alimentation est défectueux et doit être remplacé. (LEDS 41 et 42
4.1.5 Position des LEDS sur les commandes).
KD/02.03.2010
voir 4.1.5 Position des LEDS sur les commandes.
4.1 Démontage et montage de l'électronique de commande
voir
chap. page
4
7
