Manuel d'entretien – CS7000

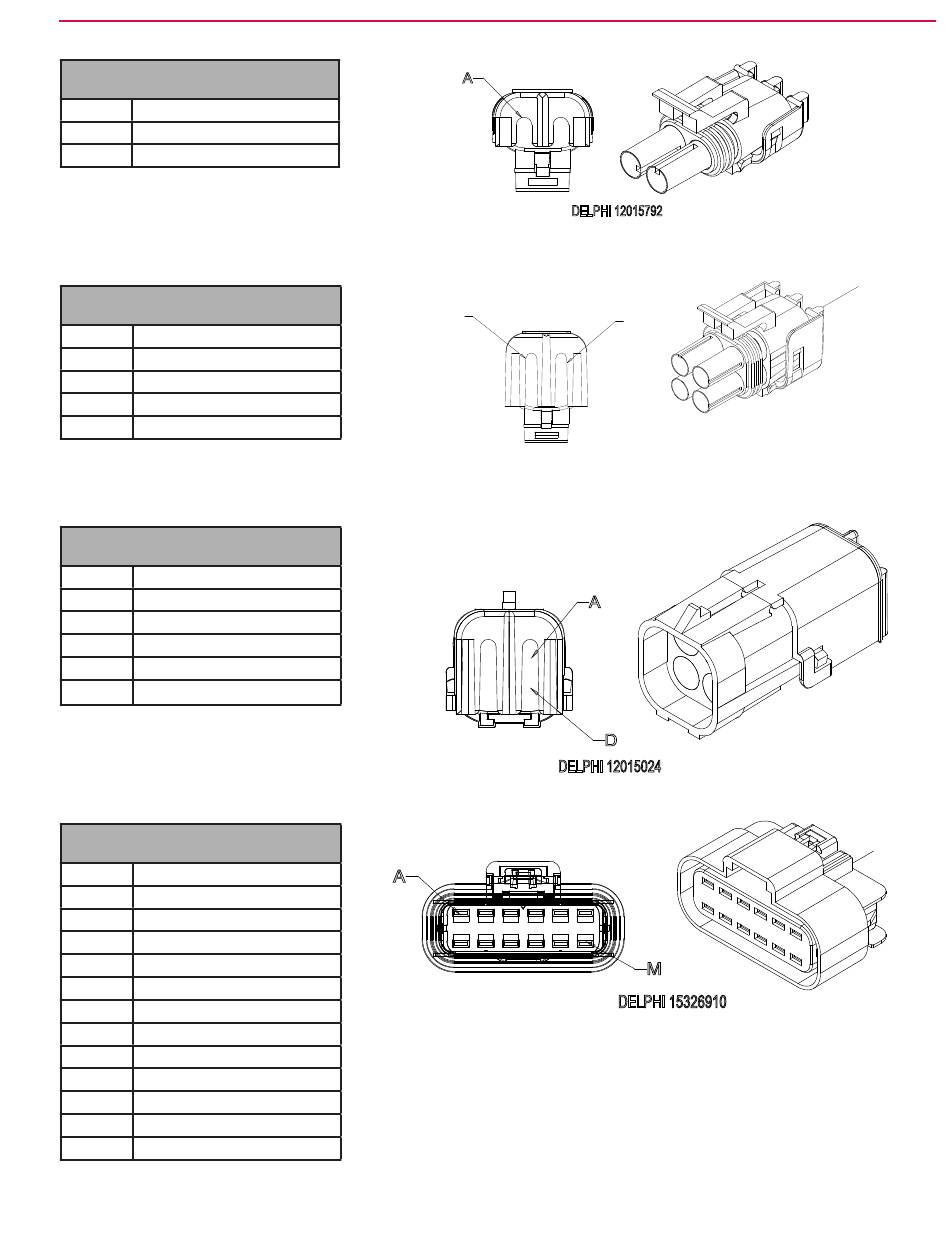

X268 - Interrupteur de niveau de récurage
étendu (S4)
Broche Fil
A 035 GRA/YEL
B 036 BLK
X270 - Connecteur de faisceau principal
(X271)
Broche Fil
A 017 BLU/GRA
B 018 BLK
C 019 BLU/GRA
D 020 BLK
X271 -Faisceau du moteur d'aspiration
(X270)
Broche Fil
A 026 BLU/GRA
B 027 BLK
C 028 BLU/GRA
D 029 BLK
X274 - Connecteur de faisceau d'interface
moteur (X175)
Broche Fil
A 123 PINK
B 129 BLU/PINK
C 108 GRA/YEL
D 102 GRA
E 131 GRA/ORN
F 134 GRA/BLU
G 118 WHT/ORN
H 117 YEL/RED
J 112 TAN/WHT
K 355 ORN
L 222 BRN/ORN
M ---
A
DELPHI 12015792
A
DELPHI 12015024
A
Système électrique
B
DELPHI 12015798
A
D
M
DELPHI 15326910
130
