3. Si nécessaire, décomposer le groupe arbre secon -
daire de support en adoptant la procédure suivante.
(1) Fixer le flasque 2 sur unétau pourvu de mordaches
protectives et dévisser les six vis de fixage de la prise
de force 6 de I'arbre 1. Enlever la prise de force.
(2) S'aidant d'un marteau, extraire I'arbre 1 du flasque
2.
(3) Enlever le joint d'étanchéité 5 avec un tournevis.
(4) Enlever I'anneau Seeger 4 et donner de légers
coups sur I'anneau externe du roulement 3 jusqu'à
pouvoir I'enlever.

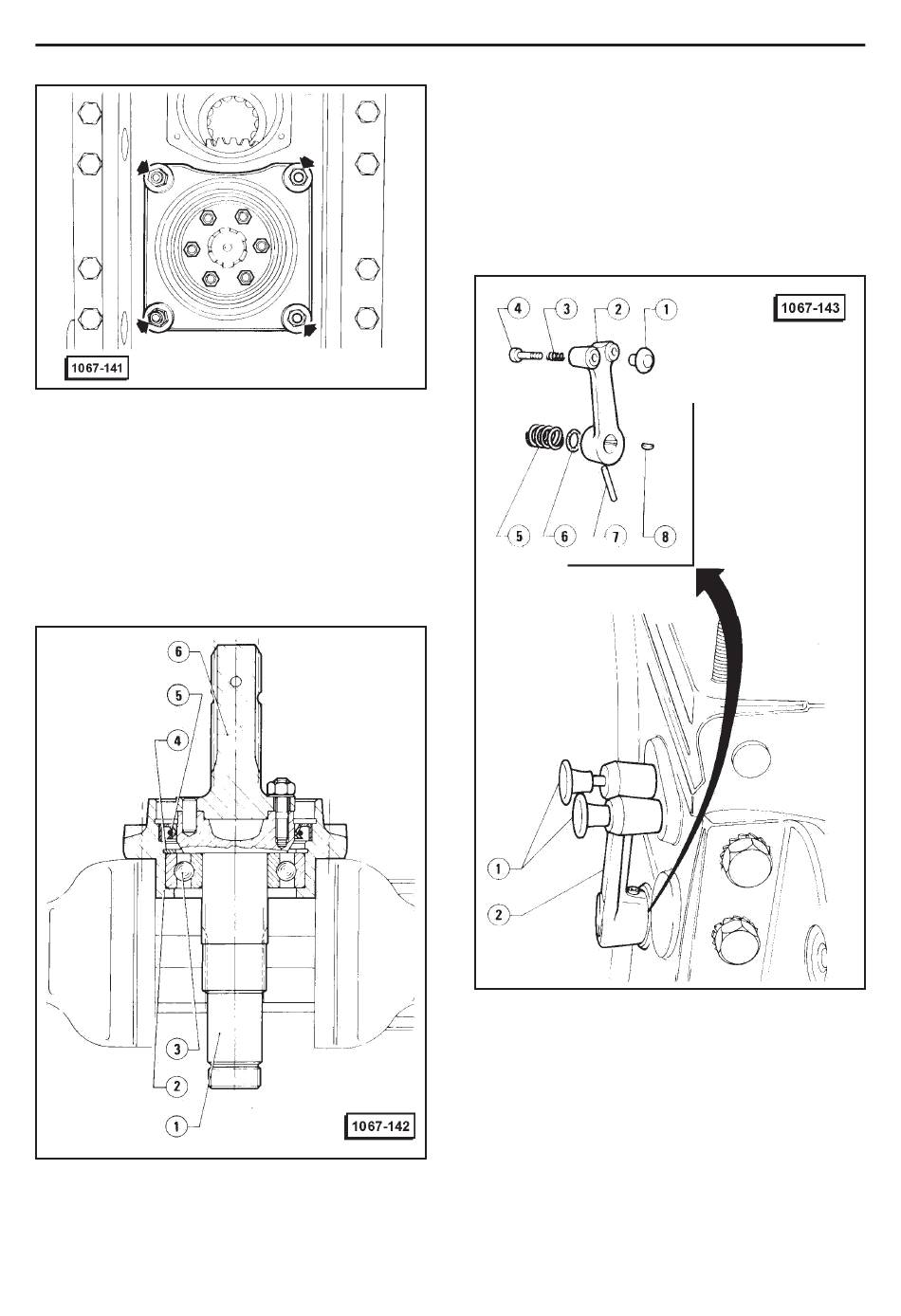

1 - Arbre secondaire de P.D.F.
2 - Flasque support arbre
3 - Roulement à billes
4 - Anneau Seeger
5 - Joint d'étanchéité
6 - Prise de force
BOITE DE VITESSES
4. Si nécessaire, démonter la commande embrayage
des deux vitesses de P.D.F. en adoptant la procédure
suivante.
(1) Enlever de bas en haut, la cheville 7 de fixage du
levier de commande 2 au levier d'embrayage. Enlever
le levier 2, la clavette 8 placée endessous et, de I'inté -
rieur de la boîte, le levier d'embrayage avec son patin.
(2) Dévisser les pommeaux 1 du levier de commande
et les enlever avec leurs arbres 4 et ressorts 5.
1 - Pommeau
2 - Levier de commande vitesse de P.D.F.
3 - Ressort
4 - Arbre
5 - Ressort
6 - O-ring
7 - Chevilie
8 - Clavette
VERIFICATIONS ET CONTROLES
Procedér à un lavage soigné des piecès et effectuer
un contrôle visuel attentif afin de déceler d'éventuels
défauts superficiels.
77
