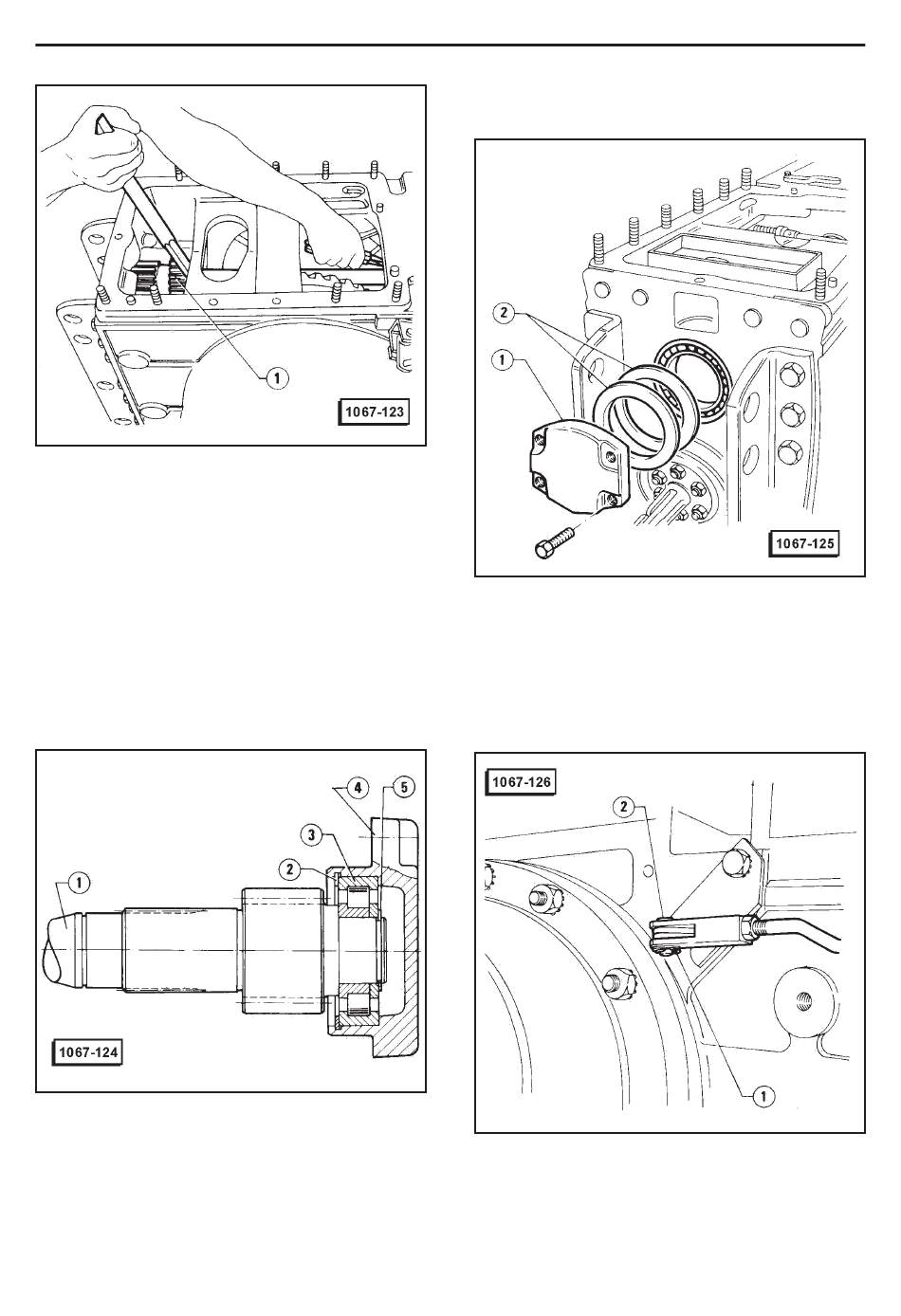

1 - Engrenage de la P.D.F.
5. Enlever I'arbre de la boîte en récupérant I'anneau
Seeger postérieur, I'anneau interne du roulement in -
termédiaire compose des deux pièces et I'engrenage
de la P.D.F.
6. Si nécessaire, enlever le roulement 3 en adoptant
la procédure suivante.
(1) Enlever I'anneau Seeger 2 séparer ensuite I'arbre
et le roulement du couvercle 4.
(2) Bloquer I'arbre 1 sur un étau pourvu de mordaches
protectives, enlever I'anneau Seeger 5 et au moyen
d'un marteau et poinçon donner de légers coups sur
I'anneau interne du roulement jusqu'à pouvoir I'enle -
ver.
1 - Arbre primaire P.D.F.
2 - Anneau Seeger
3 - Roulement à billes
4 - Couvercle
5 - Anneau Seeger
7. Si nécessaire, enlever les roulements encore mon-
tés dans la boîte, en agissant sur les anneaux exter -
nes des roulements eux-mêmes.
72
BOITE DE VITESSES
Pour 110
1. Dévisser les quatre vis de fixage du couvercle 1 et
récupérer les rondelles d'épaulement 2.
1. Couvercle de I'arbre primaire de la P.D.F.
2 - Rondelies d'épaulement
2. Démonter la commande de blocage du differentiel
en opérant comme suit.
Seulement pour 110
(1) Enlever la goupille 1 qui bloque le pivot 2.
1 - Goupille
2 - Pivot de I'équerre de command
