DEUTZ-FAHR Agrotrac 110 Manuel D'atelier page 62

52
BOITE DE VITESSES

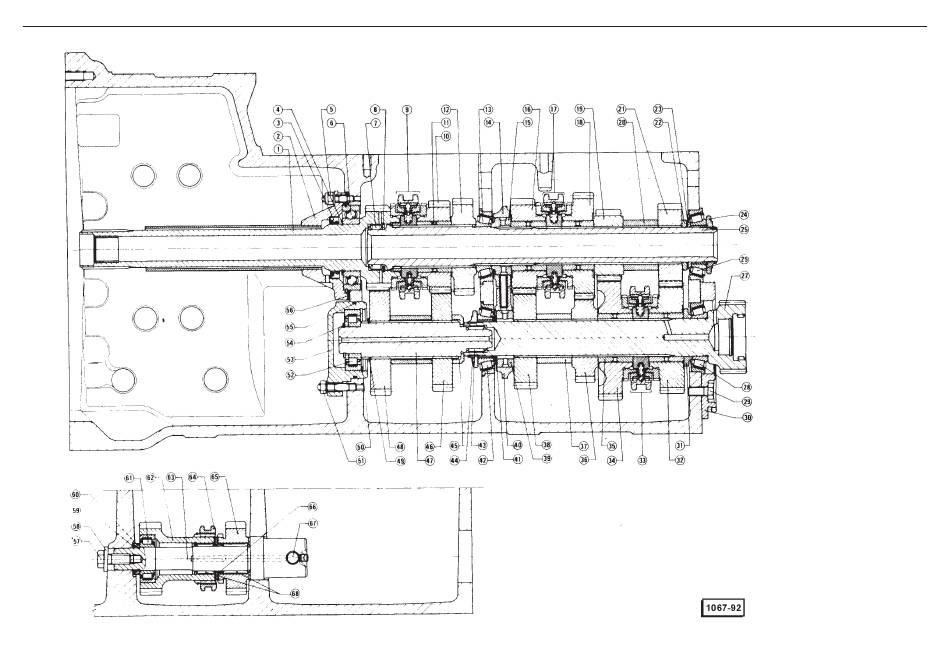

Boîte de vitesses avec mini réduc -
teur et inverseur 130 - 150
1 - Arbre friction
2 - Manchon à flasque
3 - Joint d'étanchéité
4 - Anneau Seeger
5 - Ecrou de fixage manchon à flasque
6 - Roulement
7 - Cage à aiguilles
8 - Anneau Seeger
9 - Synchronisateur
10 - Engrenage entrée boîte de vitesses
11 - DouiIle
12 - Engrenage inverse
13 - Roulement à aiguilles coniques
14 - Collecteur de lubrification arbre primaire
15 - Douille de lubrification arbre primaire
16 - Engrenage I
17 - Synchronisateur I et II
18 - Engrenage I et II
19 - Engrenage III
20 - Pièce d'entretoise
21 - Engrenage IV
22 - Pièce d'entretoise
23 - Pile de cales
24 - Collier serrage arbre primaire de la boîte
de vitesses
25 - Arbre primaire de la boîte de vitesses
26 - Roulement à aiguilles coniques
27 - Arbre secondaire de la boîte de vitesses
28 - Roulement à aiguilles coniques
29 - Vis de fixage flasque denté
30 - Flasque denté réducteur épicycloidal
31 - Pièce d'entretoise
32 - Engrenage IV
33 - Synchronisateur llI et IV
34 - Engrenage IV
35 - Douille
36 - Engrenage II
37 - Pièce d'entretoise
38 - Engrenage I
39 - Douille de lubrification arbre secondaire
40 - Collecteur de lubrification arbre secondaire
41 - Pile de cales
42 - Roulement à aiguilles coniques
43 - Cage a aiguilles coniques
44 - Collier serrage arbre secondaire boîte
de vitesses
45 - Pièce d'entretoise
46 - Engrenage conducteur mini réducteur
47 - Arbre secondaire du mini réducteur
48 - Engrenage
49 - Anneau Seeger
50 - Anneau Seeger
51 - Ecrou de fixage mini réducteur couvercle
arbre secondaire
52 - Roulements à aiguilles
53 - Couvercle arbre secondaire mini réducteur
54 - Anneau Seeger
55 - O-ring
56 - Cales et ioints
57 - Vis de fixage arbre inverseur
58 - Rondelle
59 - O-ring
60 - Rondelle d'épaulement
61 - Roulement à aiguilles
62 - Engrenage d'entrée inverseur
63 - Arbre inverseur
64 - Collier d'embrayage
65 - Engrenage de sortie inverseur
66 - Epaulement
67 - Puisard huile
68 - Roulement à aiguilles
