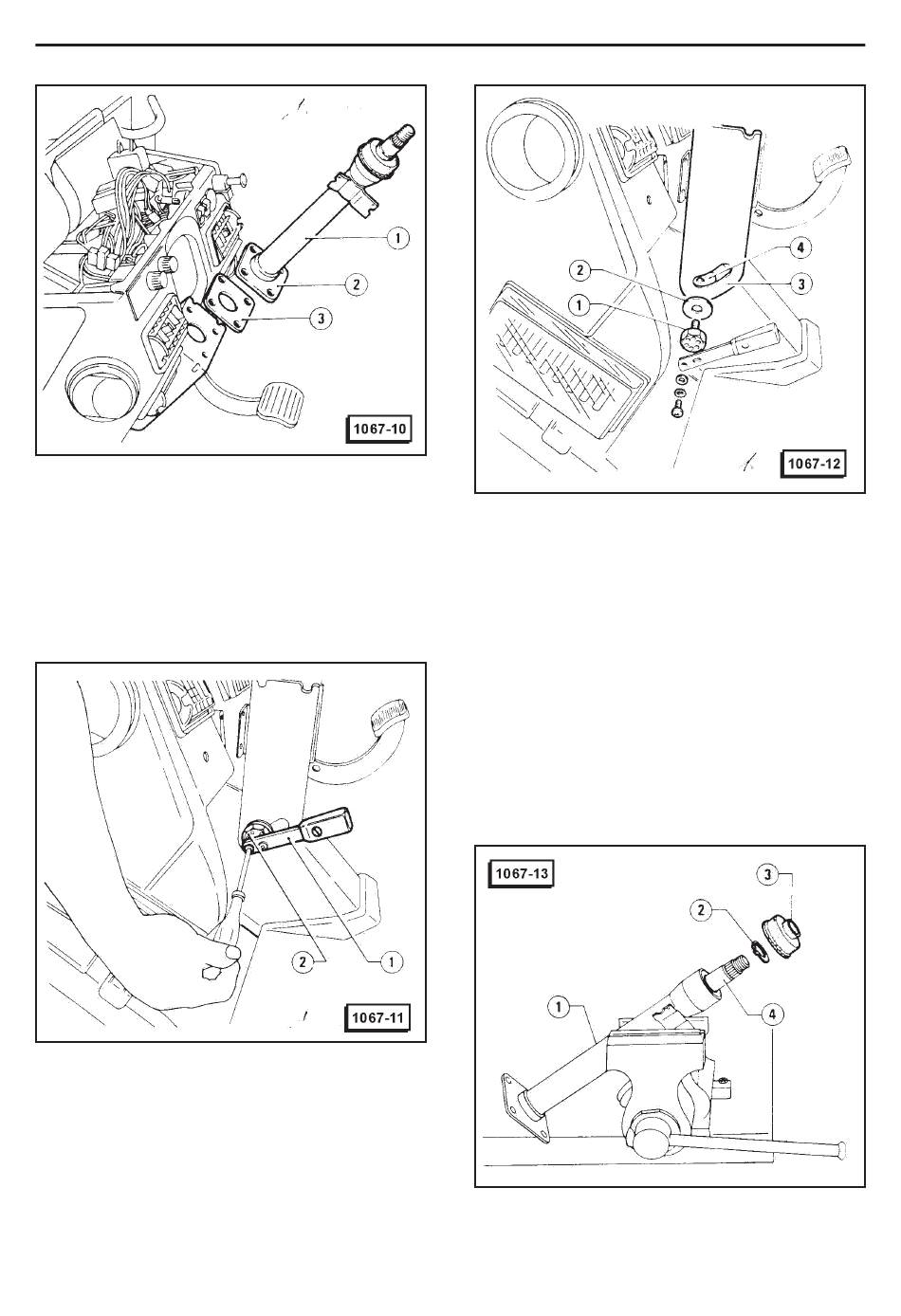

1 - Tube de direction
2 - Pièce d'entretoise
3 - Plaque de fixage
12. Dévisser les deux vis de fixage du levier de ré-
glage inclinaison volant 1 à la vis de réglage 2.
1 - Levier de réglage inclinaison volant
2 - Vis de réglage
13. Dévisser la vis de réglage 1 et I'ôter ainsi que la
pièce d'entretoise 2.
14. Enlever I'étrier par le haut ainsi que la pièce d'en-
tretoise du débrayage 4.
DIRECTION HYDROSTATIQUE
1 - Vis de réglage
2 - Pièce d'entretoise
3 - Etrier
4 - Pièce d'entretoise de débrayage
DEMONTAGE
1. Fixer au moyen d'un étau, le bloc de direction 1 et
enlever la protection en caoutchouc 3 en I'extrayant
au moyen d'un outii pointu.
2. Enlever I'anneau Seeger 2, ensuite, avec soin,
frapper avec un marteau en caoutchouc, sur la partie
supérieure du tube de direction 4, I'extraire ensuite
par le bas.
1 - Bloc de direction
2 - Anneau Seeger
3 - Protection en caoutchouc
4 - Tube de direction
