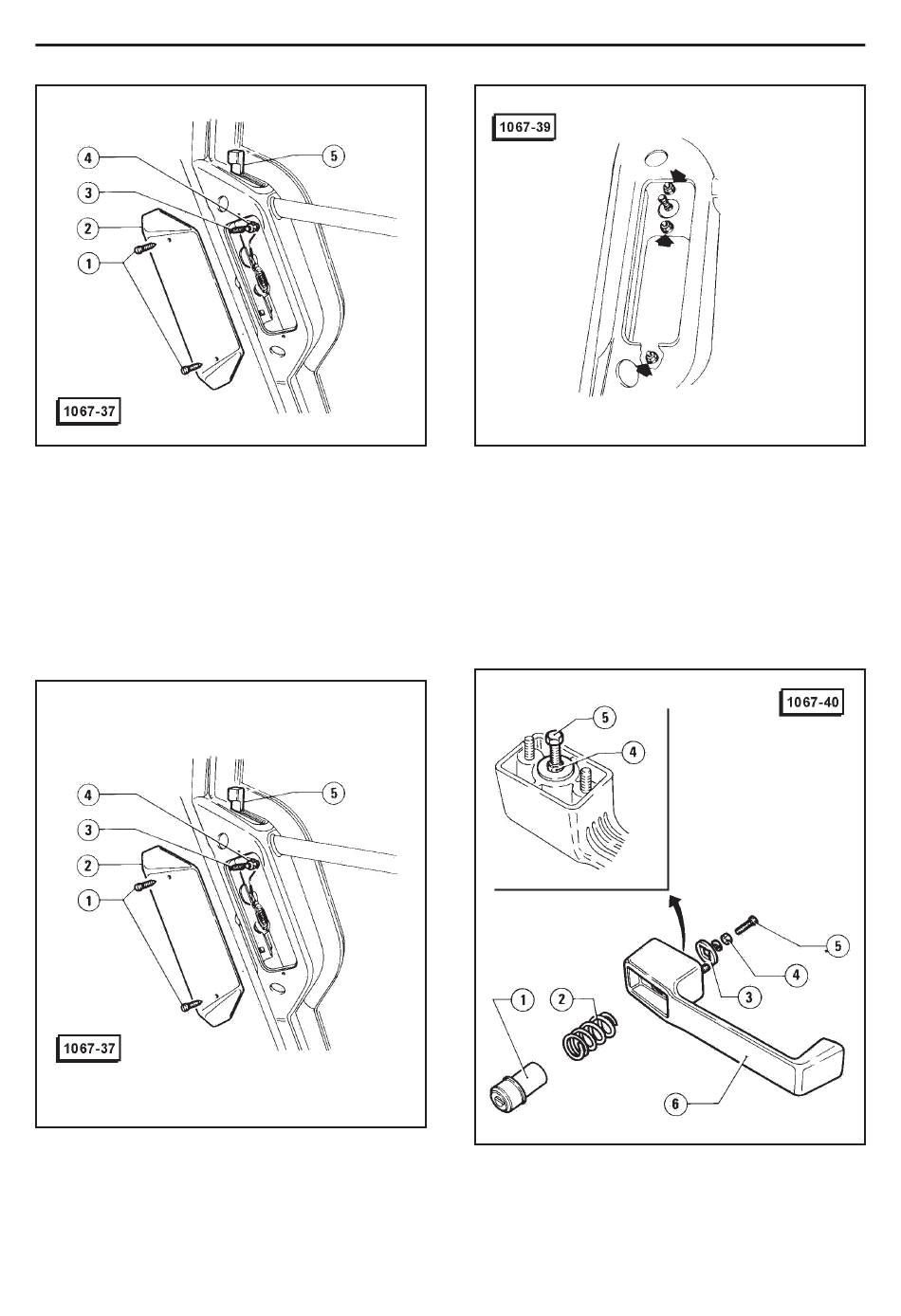

1 - Vis
2 - Couvercle en plastique
3 - Ressort
4 - Pivot fileté
5 - Levier deblocage portière
4. Dévisser les vis de fixage du mécanisme de blo -
cage 1et I'enlever.
1 - Mécanisme de blocage
5. Dévisser les écrous indiqués sur I'image et enlever
la poignée complète du bloc serrure.
296
CABINE
6. Si nécessaire, enlever le bloc serrure 1 en opérant
comme suit.
(1) Relâcher le contre-écrou 4, dévisser la vis de ré -
glage 5 et I'enlever avec la rondelle et la rondelle
d'épaulement 3.
(2) Ot le bloc serrure 1 avec le essort 2.
1 - Bloc serrure
2 - Ressort
3 - Rondelle d'épaulement
4 - Contre-écrou
5 - Vis de réglage
6 - Poignée
