VERIFICATIONS ET CONTROLES
1. Contrôler visuellement que les différents éléments
ne présentent pas de signes d'usure excessive et ne
soient pas abîmés. En particulier, vérifier I'état de sur -
face des pivots et les conditions d'usure des dents de
I'ergot et du secteur denté.
2. Vérifier que les câbles électriques ne soient pas
coupés et que I'interrupteur d'indication d'insertion de
frein de stationnement fonctionne.
3. Contrôler que le ressort ne soit pas avachi ni défor-
mé.
4. Remplacer les éléments usés ou défectueux.
REMONTAGE
Remonter le levier en procédant dans I'ordre inverse
de la dépose et en respectant les prescriptions sui -
vantes.
— Se référant à la vue éclatée, lubrifier à la graisse
prescrité les pivots 3, 7 et 10; le secteur denté 6
et I'ergot d'arrêt 21.

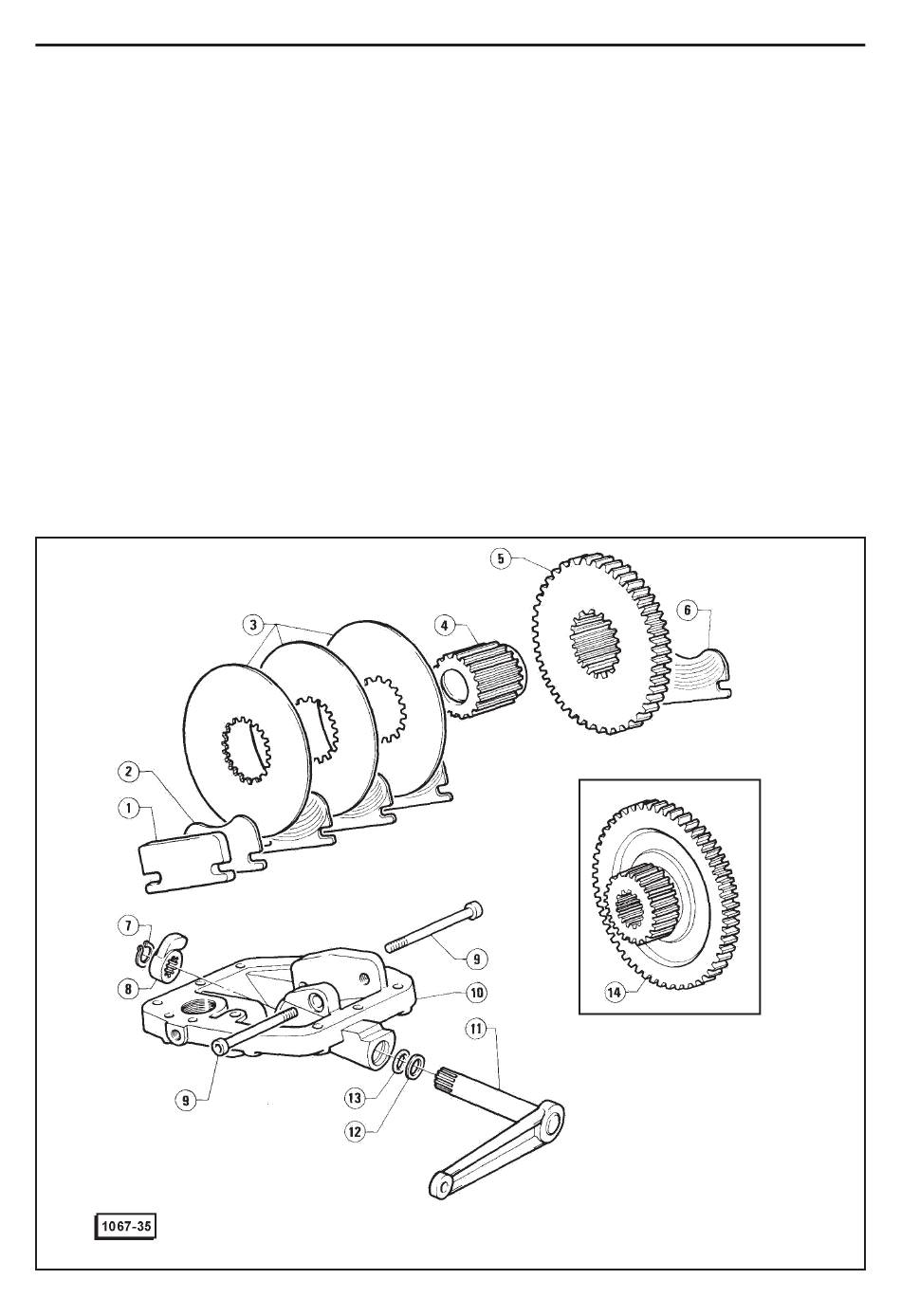

GROUPE FREINANT
1 - Mâchoire
2 - Plaquette simple
3 - Disque
4 - Bague cannelée
5 - Pignon
6 - Plaquette double
7 - Anneau Seeger
FREINS
— Monter d'abord le cable 8 sur le levier 4 au
moyen du pivot 7.
— Remonter I'encliquetage en remplaçant la gou -
pilIe 16.
REPOSE
Remonter le levier de commande sur le tracteur en
procédant dans I'ordre inverse de la dépose et en res-
pectant les prescriptions suivantes.
— En se référant à la vue éclatée, lubrifier à la
graisse prescrite le pivot 3 et remplacer la gou-
pille 16.
— Vérifier que le tracteur commence à freiner en
soulevant de 3 ÷ 4 crans le levier de commande
du frein de stationnement; alors que, avec le le-
vier complètement abaissé, le tracteur doit être
absolument libre.
En cas contraire, desserrer le contre-écrou 15 et dé -
visser ou visser la fourchette 18 jusqu'a I'obtention
d'un freinage correct.
8 - Levier d'enclenchement
9 - Vis
10 - Support frein de stationnement
11 - Levier de commande
12 - Joint
13 - O-ring
14 - Pignon
233
