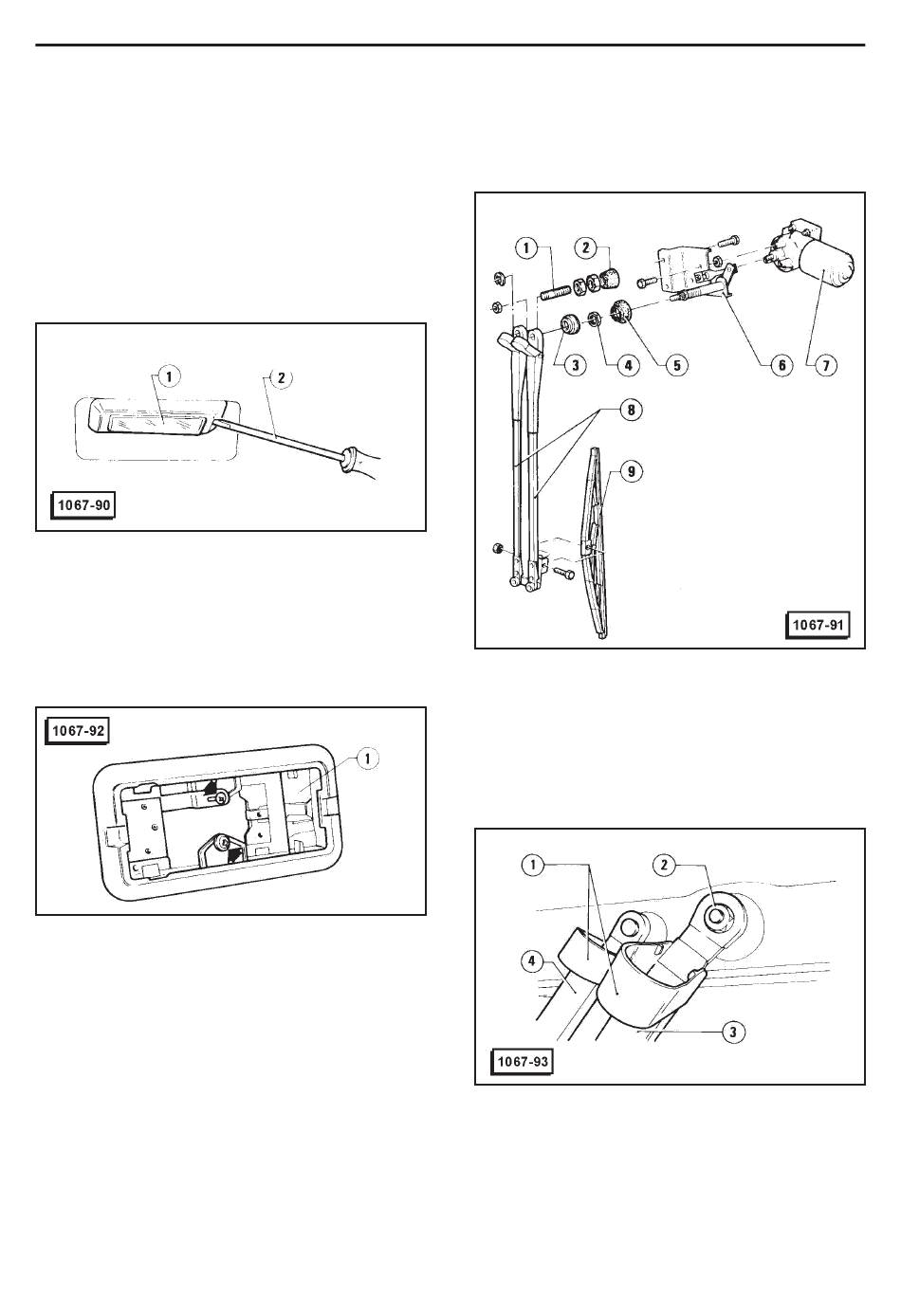

ILLUMINATION INTERNE
PLAFONNIER HABITACLE
DEPOSE ET REPOSE
1. Au moyen d'un tournevis enlever le transparent 1
(avec son ampoule) de son support 2.
1 - Transparent
2 - Support plafonnier
2. Dévisser les deux vis indiquées sur la figure, dé -
connectsr le câblage et enlever le support du plafon-
nier 1.
1 - Support plafonnier
SUBSTITUTION AMPOULE
Enlever le transparent du plafonnier et substituer
I'ampoule introduite à pression entre les deux
contacts.
INSTALLATION ELECTRIQUE - ILLUMINATION
ESSUIE-GLAGE
DEPOSE ET REPOSE
1 - Pivot fileté
2 - Joint
3 - Capuchon
4 - Ecrou
5 - Joint
1. Tourner les capuchons 1 qui protègent les attaches
des bras 3 et 4, vers I'extérieur.
2. Dévisser I'écrou 2 et décrocher le bras gauche 3.
1 - Capuchon
2 - Ecrou
3 - Bras gauche
4 - Bras droit
3. Dévisser I'écrou 2 e e contre-écrou 3 et enlever le
bras 7, le pivot fileté 8 et le foint 1.
4. Enlever le capuchon 6 dévisser I'écrou 5 et ôter le
joint 4.
6 - Mécanisme de transmission
7 - Démarreur
8 - Bras
9 - Raclette
419
