10. Procéder au remontage du moyeu en opérant
dans I'ordre inverse du démontage, et en respectant
les prescriptions suivantes:
— Lubrifier à la graisse prescrite les roulements 2
et 4 et le nouveau joint d'étanchéité 1 avant le
remontage.
— Enfiler avec soin le joint d'étanchéité 1 en utilisant
un marteau et un poinçon en matériau tendre.
— Monter le moyeu 3 sur le pivot 7 en le mettant en
place par de légers coups de marteau.
— Serrer I'écrou crénelé 5 au couple prescrit.
Couple de serrage
écrou crénelé de fixation moyeu
Voir: GENERALITES
Règles de serrage de la boulonnerie
— Vérifier que I'entaille de I'écrou coincide avec le
trou pour la goupille réalisé sur le pivot; en cas
contraire, serrer un peu plus I'écrou jusqu'a les
faire coincider. Utiliser une goupille neuve.
— Contrôler que le moyeu 3 ait un jeu axial de 0,12
÷ 0,48 mm par rapport au pivot 7 de I'arbre de
roue.

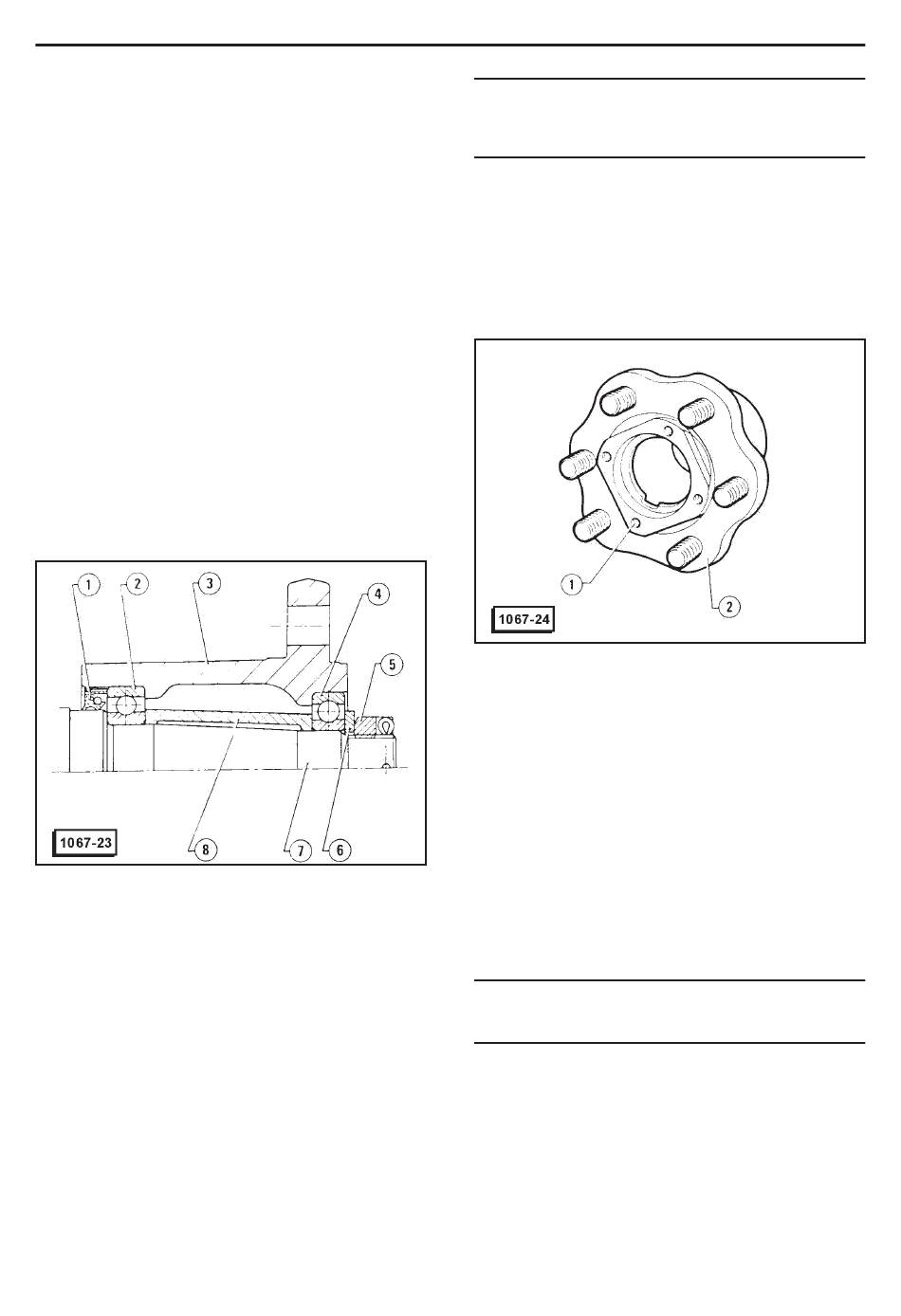

1 - Joint d'étanchéité
2 - Roulement à billes intérieur
3 - Moyeu roue
4 - Roulement à billes extérieur
5 - Ecrou crenélé
6 - Rondelle d'épaulement
7 - Pivot de I'arbre de roue
8 - Entretoise
VERIFICATIONS ET CONTROLES
Nettoyer soigneusement les roulements et les autres
éléments puis les sécher à I'air comprimé.
1. Examiner attentivement les roulements en les fai -
sant tourner lentement. Si le roulement est en bon
état, on ne devra noter ni vibrations, ni bruits, ni petits
grippages.
2. Examiner I'état des surfaces des pistes et de élé-
ments tournants en s'assurant qu'elles ne preséntent
ni rayures ni empreintes, ni signes d'émerisage dus à
une abrasion par des corps étrangers. En cas con -
traire, remplacer le roulement.
152
ESSIEU AVANT
AVERTISSEMENT:
Si un roulement n'est plus utilisable, remplacer
aussi bien le roulement interne que le roulement
externe.
3. Contrôler que I'arbre de roue ne soit pas abîmé et
que le filetage soit en bon état, si nécessaire, le rem -
placer (voir: Arbre de Roue - Démontage et Remon -
tage).
4. Vérifier que le trou passant 1 de fixation du cou-
vercle extérieur ne soit pas bouché par des corps
étrangers, et en cas contraire, retirer I'encrassement
pour permettre la lubrification du moyeu 2.
1 - Trou passant
2 - Moyeu de roue
ARBRE DE ROUE
DEMONTAGE ET REMONTAGE
1. Retirer le moyeu de roue (voir: Moyeu de Roue -
Démontage et Remontage),
2. Extraire la goupille et dévisser I'écrou 3.
3. Enlever le pivot de la rotule 2 du levier 4.
4. Dévisser et retirer le boulon 5 de fixage du levier 4
sur I'arbre de roue 6.
AVERTISSEMENT:
Soutenir correctement I'arbre de roue afin d'en
éviter une chute involontaire.
