3. Si nécessaire, enlever le roulement 6 en ouvrant
I'anneau Seeger 3 et en ôtant le roulement de I'arbre
9.
4. Si nécessaire, enlever la cage à aiguilles 10 en ou -
vrant I'anneau Seeger 11 et en I'ôtant du siege de
I'arbre 9.
5. Si nécessaire, extraire le joint d'étanchéité 2 de I'in -
térieur du manchon 1 après avoir ôté I'arbre 9.
6. Si nécessaire enlever les éléments 13, 14, 16, 17 et
18; dans ce cas il est indispensable de procéder à la
séparation des carters de boîte de vitesses (voir: Opé-
rations Préliminaires).
Arbre secondaire du super réducteur
1. Dévisser les quatre vis qui fixent le couvercle 32 au
carter boîte de vitesses.
2. Ouvrir le Seeger 23 et ôter le couvercle avec I'arbre
du carter en récupérant la rondelle d'épaulement 20,
le manchon 22 et I'engranage 24.
3. Si nécessaire, enlever le roulement 28 en ouvrant
I'anneau Seeger 26 et ôter I'arbre avec le roulement
du couvercle 32, ouvrir ensuite le Seeger 25 et enlever
le roulement.
BOITE DE VITESSES
4. Si nécessaire, extraire la cage à aiguilles 19 de I'in-
térieur de I'arbre secondaire de la boîte de vitesses.
Arbre primaire de la boîte de vitesses
Démonter I'arbre primaire de la boîte de vitesses en
opérant comme indiqué dans: Boîte de Vitesses avec
Mini Réducteur et Inverseur 130 - 150 Arbre Primaire
de la Boîte de Vitesses, en sachant qu'il n'est pas né -
cessaire d'enlever d'abord I'arbre secondaire du su -
per réducteur
Arbre secondaire de la boîte de vitesses
Démonter I'arbre secondaire de la boîte de vitesses
en opérant comme indiqué dans: Boîte de Vitesses
avec Mini Réducteur et Inverseur 130 - 150 Arbre Se -
condaire de la Boîte de Vitesses.
Arbre inverseur
Démonter I'arbre inverseur en opérant comme indi -
qué dans Boîte de Vitesses avec Mini Réducteur et
Inverseur 130 - 150 Arbre Inverseur

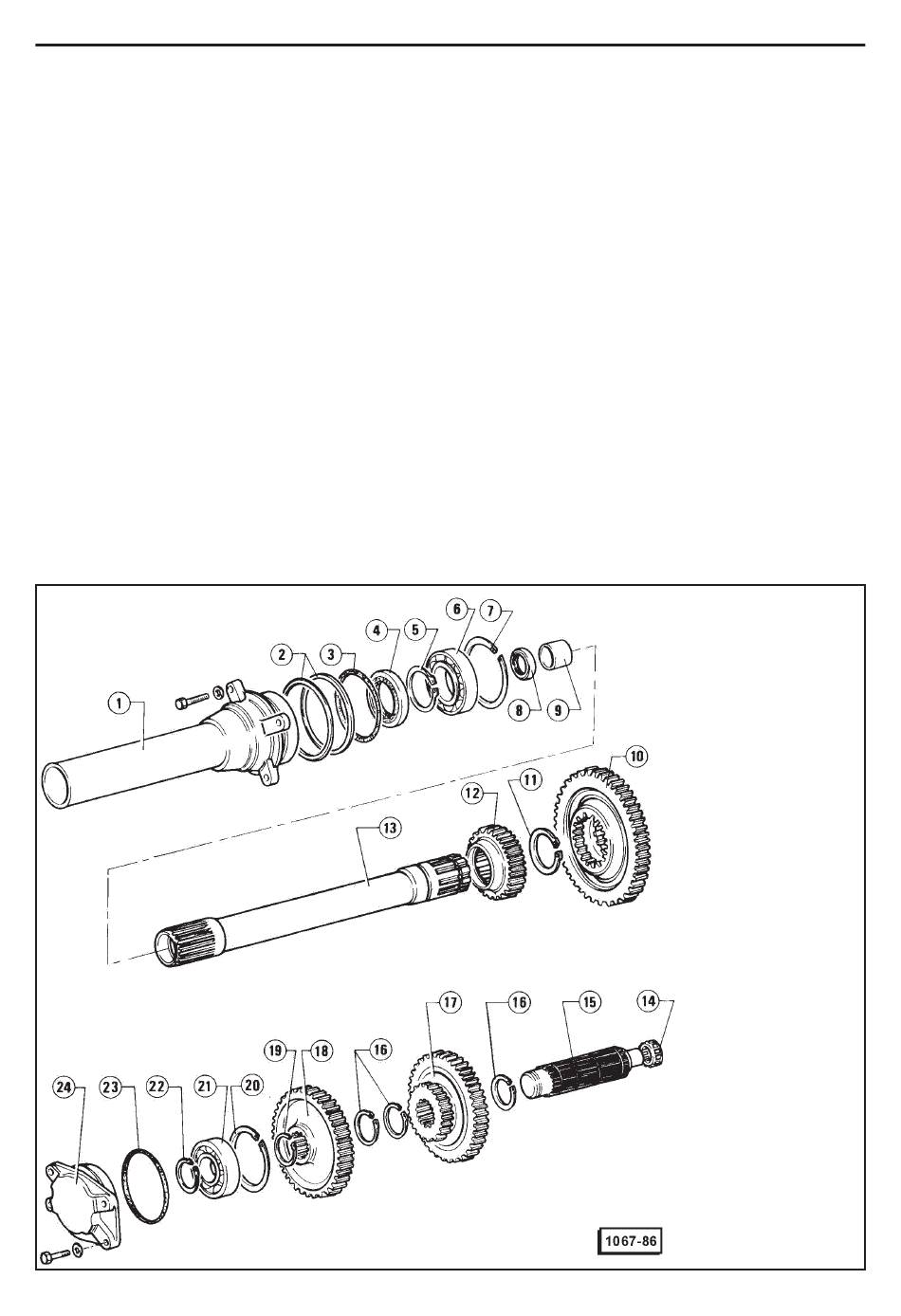

1 - Manchon à flasque
2 - Cales
3 - O-ring
4 - Joint d'étanchéité
5 - Anneau Seeger
6 - RouIement
7 - Anneau Seeger
8 - Joint d'étanchéité
9 - Douille
10 - Engrenage de sortie
super réducteur
11 - Anneau Seeger
12 - Engrenage d'entrée
super réducteur
13 - Arbre de la friction
14 - Cage à aiguilles
15 - Arbre secondaire du
super réducteur
16 - Anneau Seeger
17 - Engrenage conduit
super réducteur
18 - Engrenage conducteur
super réducteur
19 - Anneau Seeger
20 - Anneau Seeger
21 - Roulement
22 - Anneau Seeger
23 - O-ring
24 - Couvercle arbre
Secondaire du super
réducteur
47
