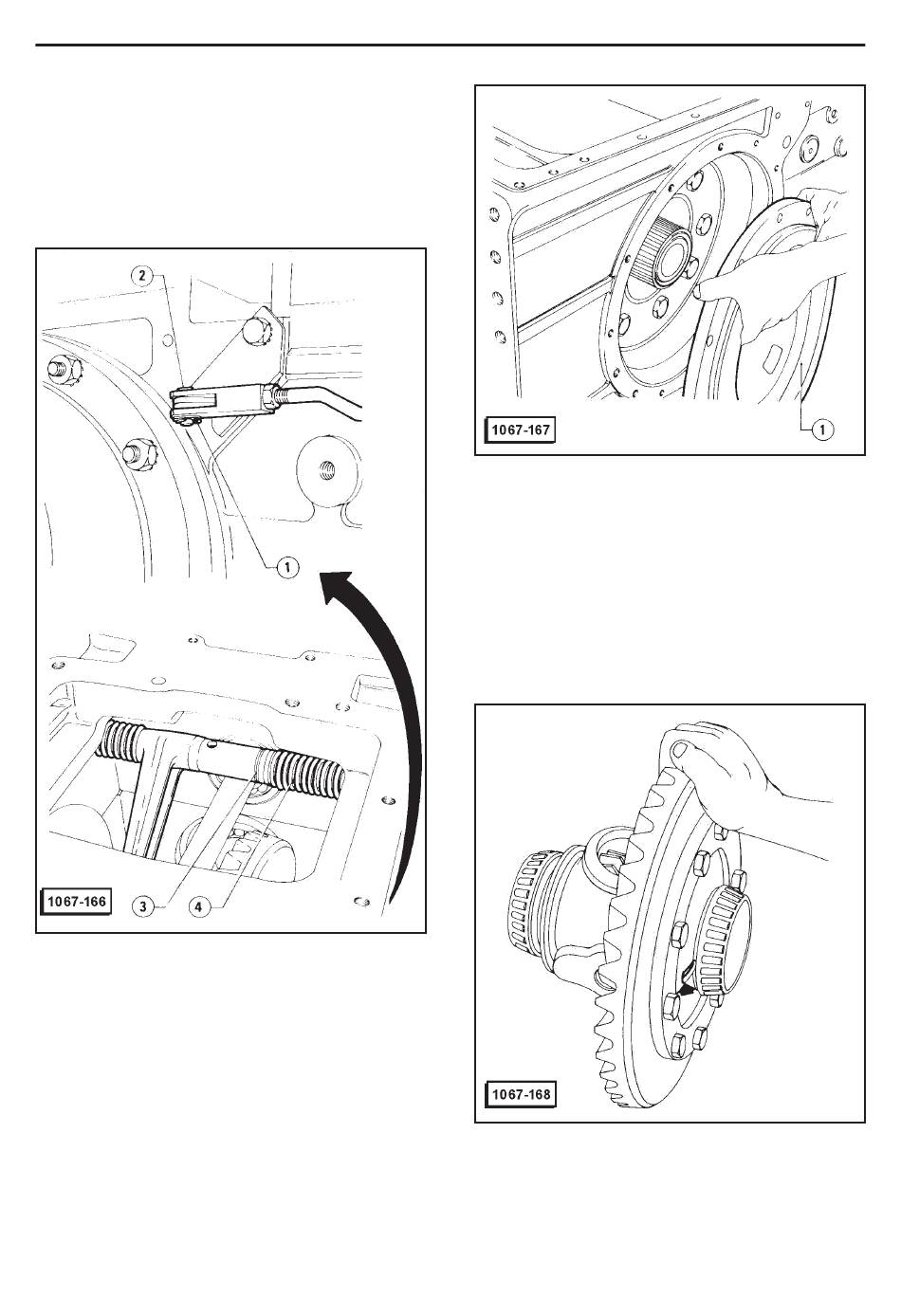

(1) Enlever la goupille 1 de blocage du pivot qui com-
mande I'équerre 2.
(2) Enlever I'anneau élastique 3 de blocage sur I'arbre
4.
(3) Oter I'arbre du côté droit et récupérer les compo-
sants.
1 - GoupilIe
2 - Equerre
3 - Anneau élastique
4 - Arbre
7. En soutenant la boîte différentiel par le haut, ôter le
flasque 1 et le flasque opposé en faisant levier sur la
boîte différentiel.
Si I'intervention demande le remplacement de pièces
qui demandent le réglage du jeu axial du différentiel,
comme les roulements à aiguilles coniques de la boîte
différentiel, enlever les anneaux externes des roule -
ments du flasque 1 en récupérant les cales placées
en-dessous en ayant soin de les tenir regroupées et
séparées pour réutilisation au remontage.
BOITE DE VITESSES
1 - Flasque
8. Extraire la boîte différentiel en la tournant de maniè-
re à I'ôter par le logement occupé par le flasque.
9. Si nécessaire, enlever les anneaux internes com -
plets de cages et roulements, au moyen d'un extrac -
teur inséré dans les cannelures spéciales de la boîte
différentiel.
10. Si nécessaire, enlever le collier 1 d'embrayage du
bloc différentiel, extraire la piste interne 2 du roule-
ment et ôter le collier.
93
