DEPOSE ET REPOSE
Se référant à la figure précédente enlever le capot su -
périeur en oeuvrant comme suit.
1. Dévisser les écrous à ailettes et enlever les capots
latéraux.
2. Relâcher la vis de serrage du collier 4 et enlever le
tupau prolonge pré-filtre air 3, par le haut.
3. Dévisser les cinq vis de fixage des panneau 6 d'iso -
lation thermoacoustique droit et gauche et les enlever
4. Déconnecter le petit tuyau du liquide lave-vitres du
réservoir 5 en bouchant correctement I'envoi de
I'électropompe.
5. Dévisser les deux écrous, placés sur les deux côtés
du réchauffeur 2, de fixage des câbles 7 d'alimenta -
tion du réchauffeur.
6. Au cas où le conditionnement soit monté, faire éga -
lement les procédures suivantes.

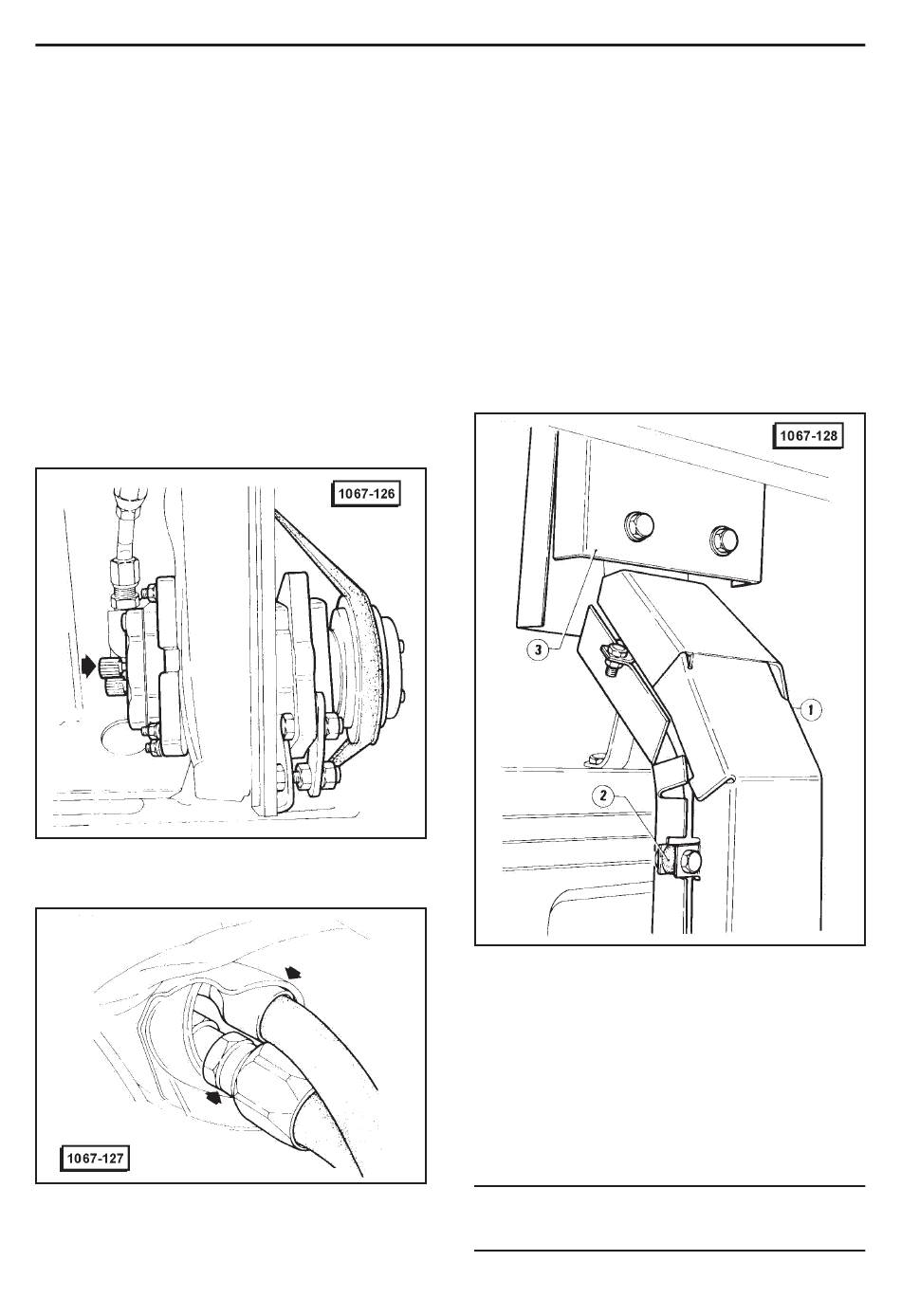

— Désamorcer I'installation au moyen de la sou -
pape indiquée sur I'image suivante.
— Déconnecter les deux raccords indiqués sur la fi -
gure, en utilisant une clé de contraste.
7. Se référant à la figure de la page 327, déconnecter
les colliers en caoutchouc 1 de liaison du réchauffeur
2 à la cabine, sur les deux côtés.
328
CABINE
8. Dévisser les boulons de fixage à masse des câ-
bles 12 provenant de la cabine et les déconnecter.
9. Seulement pour 150 dévisser les boulons de I'étrier
9 de fixage du pot 8, enlever le pot par le haut.
Seulement pour 110 - 130. Se référant à la figure sui -
vante, dévisser les vis et les écrous de fixage des pro -
tections anti-chaleur 1 et récupérer les protections et
pièces d'entretoise en caoutchouc 2
NOTE
Les boulons de I'étrier de fixage du pot fixent aussi les
protections 3, récupérer donc la protection avant de
procéder à d'autres opérations.
1 - Protections anti-chaleur conduit de vidage
2 - Pièce d'entretoise en caoutchouc
3 - Protections anti-chaleur pot
10. Se référant à la figure de la page 327, déconnecter
les câblages 11 et 10.
11. Dévisser les sept vis de fixage du capot supérieur
16 au volet antérieur 15, à la protection antérieure 14
et à la protection postérieure 13. Enlever le capot avec
soin.
AVERTISSEMENT
Pour enlever le capot supérieur deux opérateurs
sont indispensables.
