REGLAGE POSITION
PIGNON-COURONNE
AVERTISSEMENT
Ne procéder au réglage que lorsque I'on à rempla-
cé le pignon ou les roulements en opérant comme
indiqué dans la procedure suivante. Si I'on ne pro-
cède qu'au remontage des composants retires au
démontage, utiliser le même ensemble de cales.

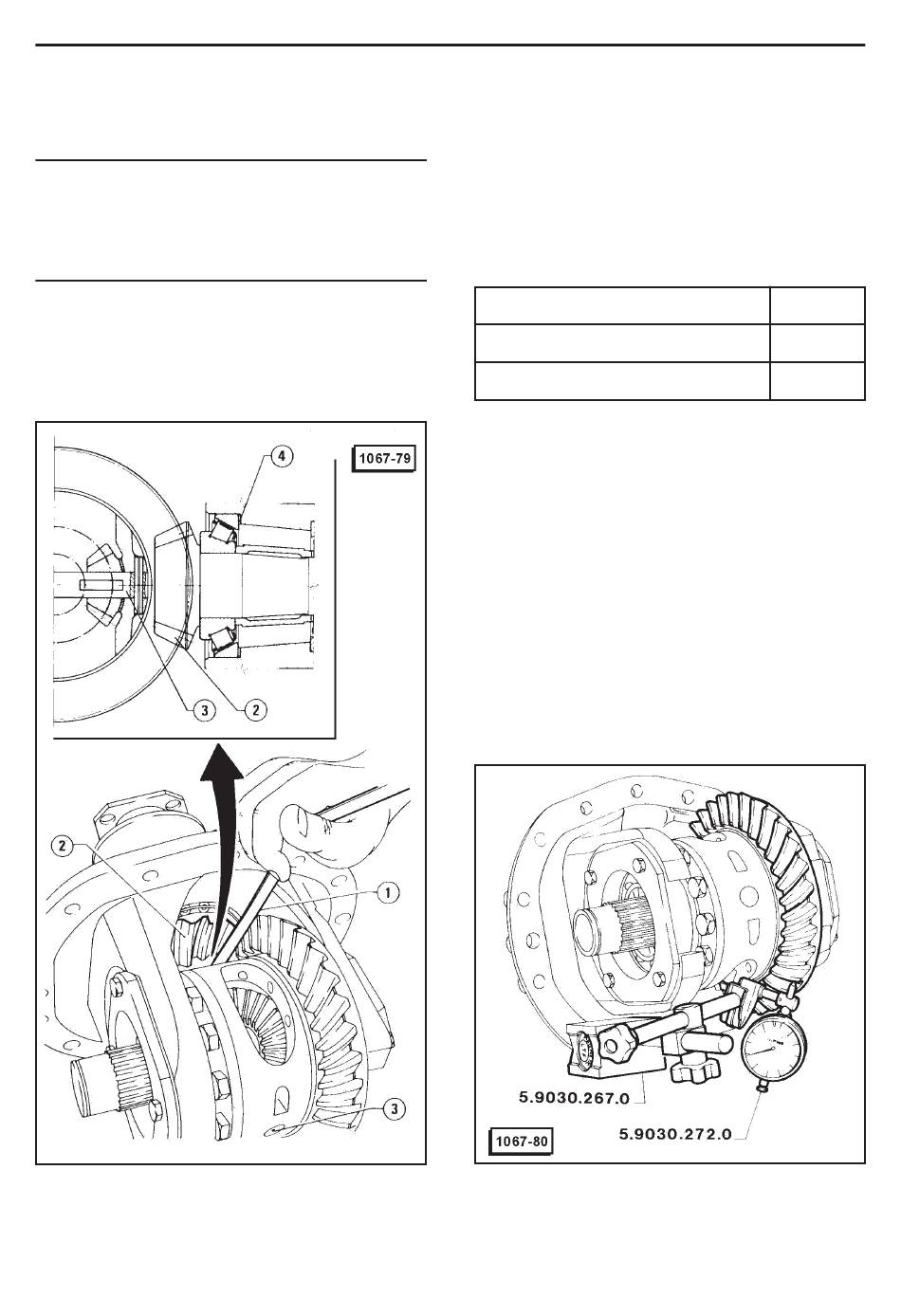

1. Relever avec un jeu de cales 1 la distance D entre
tête pignon 2 et pivot porte-satellites sur le boîtier dif -
férentiel 3.
1 - Jeu de cales
2 - Tete pignon
3 - Pivot porte-satellites
4 - Cales
PONT AVANT
2. Faire la somme ou soustraire selon le signe la va -
leur gravhe sur le profil de la dent du pignon, à la va-
leur reportée dans le tableau "Pignon – Couronne"
(voir: "Données Techniques et Prescriptions - Contrô-
les et Réglages").
Exemple
Valeur lue sur le tableau
Valeur lue sur le profil de la dent du pignon
Valeur de réglage correcte
3. Comparer la valeur ainsi calculée avec la valeur re -
levée au moyeu du jeu de cales; si la valeur relevée
est supérieure, il faut augmenter I'ensemble de cales
4 et réciproquement. Répéter la mesure jusqu'a I'ob -
tention de la valeur correcte.
4. Monter sur le boîtier différentiel le support à base
magnétique N. 5.9030.267.0 avec le comparateur au
centieme N. 5.9030.272.0, et placér le palpeur de ce
dernier perpendiculairement à une dent de la cou -
ronne.
5 mm
0,10 mm
4,9 mm
185
