(2) Enlever I'anneau élastique 4 de I'arbre 1.
(3) Oter I'arbre, en récupérant la douille 8, le res sort 7,
la fourche 6, la rondelle d'épaulement 5, la piece d'en -
tretoise 3 et I'autre ressort 2.

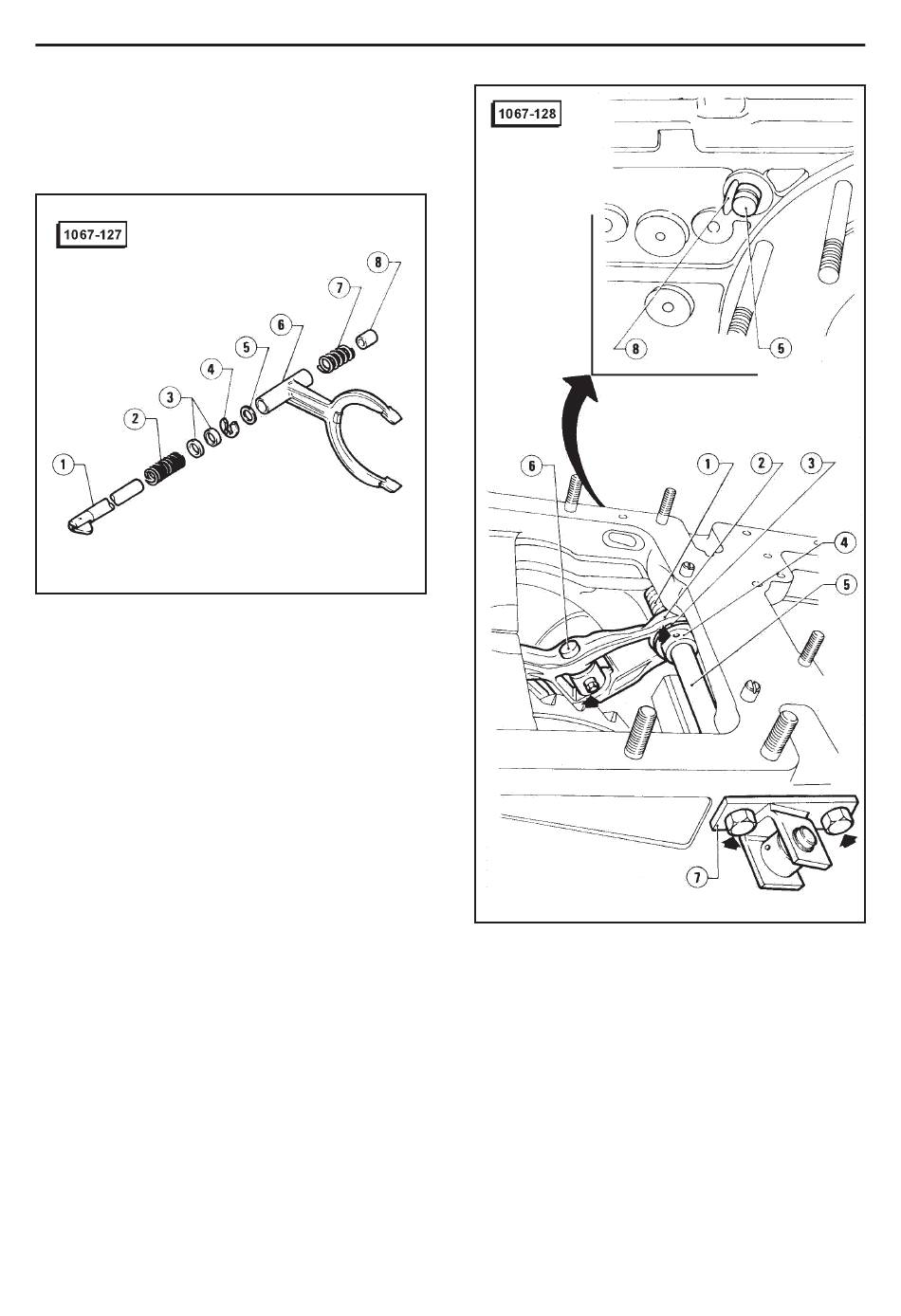

1 - Arbre de blocage differentiel
2 - Ressort
3 - Pièce d'entretoise
4 - Anneau élastique
5 - Rondelle d'épaulement
6 - Faurche
7 - Ressort
8 - Douille
Seulement pour 110
(1) Dévisser les deux vis de fixage de I'étrier 7 à la
boîte et I'enlever.
(2) Dévisser la vis conique de fixage pivot 6 à la
fourche 2.
(3) Enlever le pivot 6 en le récupérant avant qu'il ne
sorte complètement de la fourche.
(4) Enlever la cheville de fixage de I'anneau d'arrêt 4 a
la tige 5. Récupérer la cheville avant qu'elle ne sorte
complètement de l'anneau.
(5) Oter la tige 5 vers la côté droit et enlever le ressort
1 la fourche 2, (en faisant attention aux patins qui sont
mobiles), la rondelle d'épaulement 3 et I'anneau d'ar-
rêt 4 de la tige elle-même.
(6) Déplacer vers le côté gauche de la tige 5 et donner
de légers coups de marteau jusqu'à enlever le cou -
vercle. Recupérer le couvercle et extraire la tige.
BO ITE DE V ITESSES
1 - Ressort
2 - Fourche
3 - Rondelle d'epaulement
4 - Anneau d'arrêt
5 - Tige de commande blocage différentiel
6 - Pivot
7 - Etrier
8 - Couvercle
3. Ouvrir et ôter I'anneau Seeger antérieur 2 du roule-
ment intermédiaire 3 pour permettre le glissement de
I'arbre 1.
73
