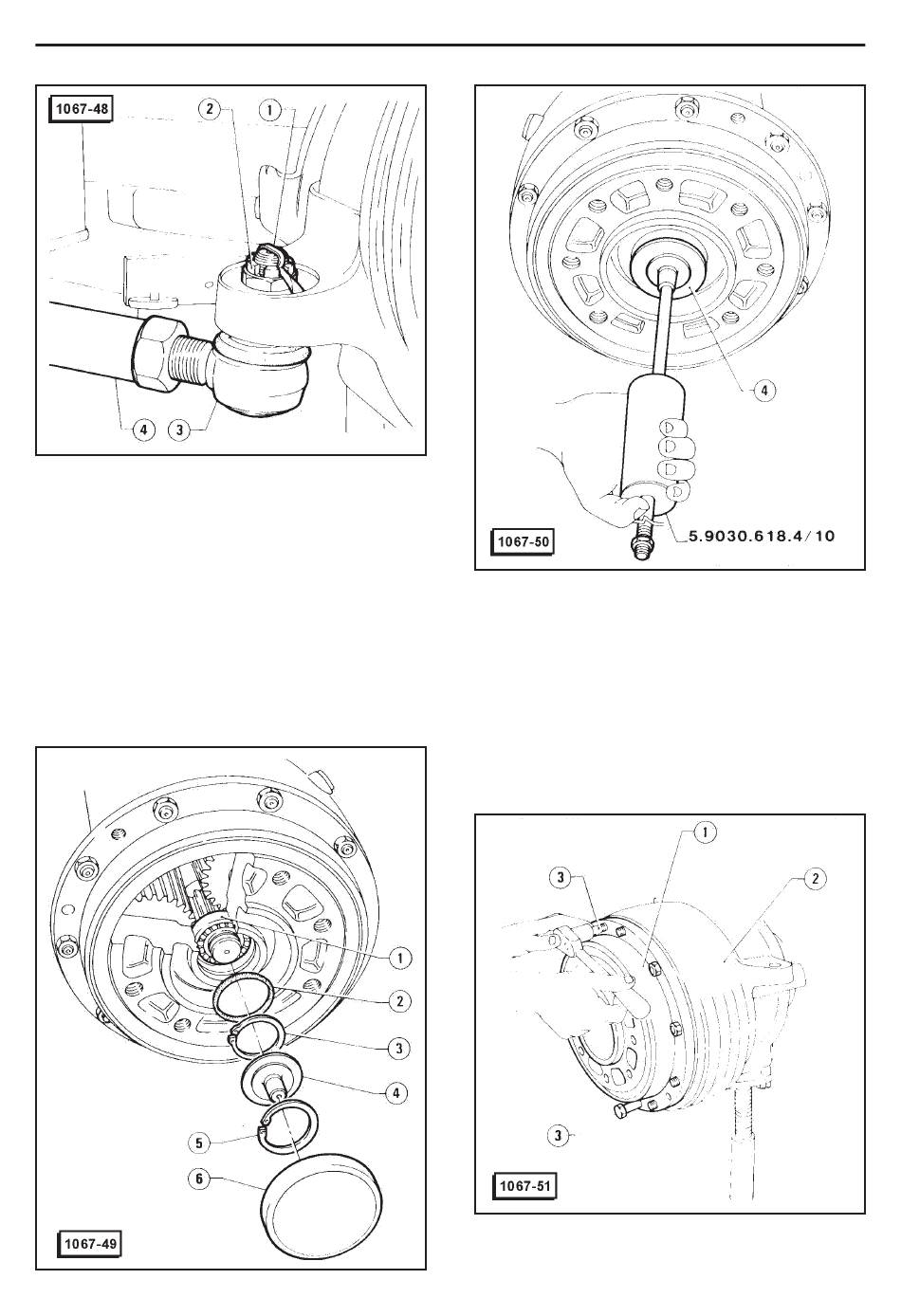

1 - Goupille
2 - Ecrou
3 - Pivot rotule
4 - Tirant
9. Dévisser le couvercle 6 placé au centre du moyeu
puis le retirer.
10. Extraire le circlips 5 placé devant I'entretoise 4. En
utilisant I'outil 5.9030.618.4/10 avec un raccord spé-
cial, retirer I'entretoise elle-même.
11. Retirer le joint d'étanchéité 2 et le circlips 3.
PONT AVANT
1 - Circlips
2 - Joint d'étanchéité
3 - Circlips
4 - Entretoise
5 - Circlips
6 - Roulement
12. Dévisser les dix écrous de fixation du réducteur
épicycloidal 1 sur la fourchette 2.
13. Visser deux longues vis 3 dans les trous sans gou-
jons, en les vissant jusqu'a venir en butée sur la four-
chette. Retirer le réducteur 1 et I'O-ring d'étanchéité
placé dessous.
1 - Réducteur épicycloidal
2 - Fourchette
3 - Vis
