DEPOSE
1. Soutenir le poussard central 2; extraire la tige 3, en -
lever le pivot 4 et déplacer le poussard.
2. Si nécessaire, dévisser les vis de fixage du support
5 à la boîte élévateur et enlever le support.
3. Extraire la goupille 6; maintenir le groupe de le-
vage, enlever le pivot 7 et déconnecter le tirant latéral
8 du bras de I'élévateur. Appuyer le bras inférieur 12
sur le pavement.
356
4. En ever la goupille et extraire le pivot 10, en récupé-
rant les rondelles correspondantes et déconnecter le
stabilisateur 11 du support 9.
5. Enlever la goupille 15 sur les deux côté de I'arbre
de commande organe sensible et désserrer les deux
écrous 13.
6. Enlever la goupille, extraire le pivot 1 et déconnec-
ter ie levier 14 de I'organe sensible.

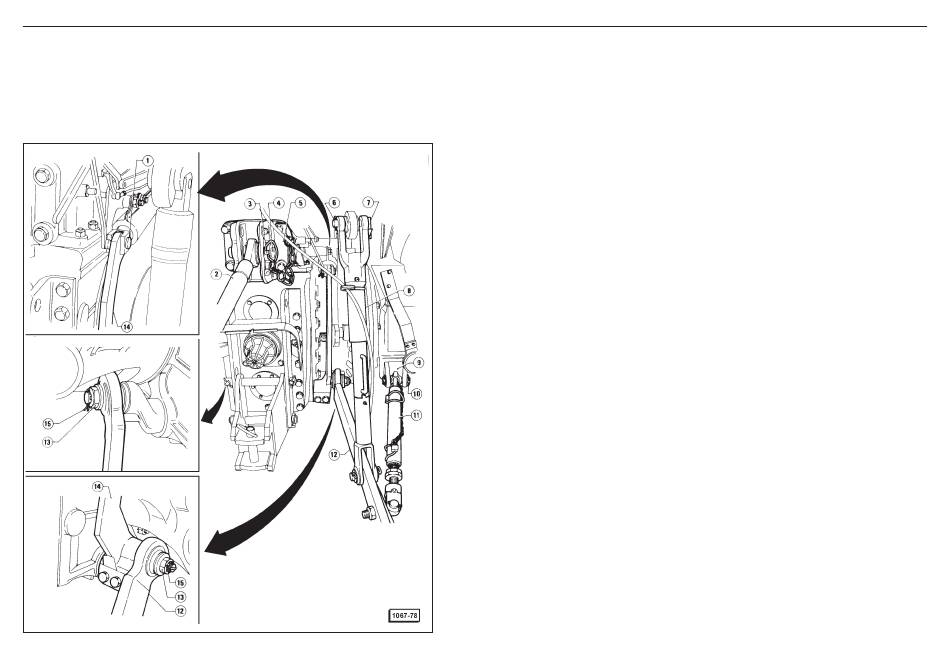

1 - Pivot
9 - Support
2 - Poussard
10 - Pivot
3 - Cheville
11 - Stabilisateur droit
4 - Pivot
12 - Bras inférieur droit
5 - Support
13 - Ecrou à entailles
6 - Goupille
14 - Levier commande
7 - Pivot
organe sensible
8 - Tirant latéral droit
15 - Goupille
GROUPE ELEVATEUR
