AVERTISSEMENT
— Deux, des sept vis de fixage des couvercles au
corps distributeur, doivent seulement être re -
lâchées, afin d'éviter de devoir procéder, du -
rant le remontage, à la mise en phase du distri-
buteur.
— Avant de procéder à la décomposition du dis -
tributeur, indiquér au moyen d'une coche, la
position relative entre le couvercle supérieur et
le corps distributeur.
— Procéder avec soin au déplacement des com -
posants, afin d'éviter des chutes ou des dé -
compositions involontaires des composants
eux-mêmes.

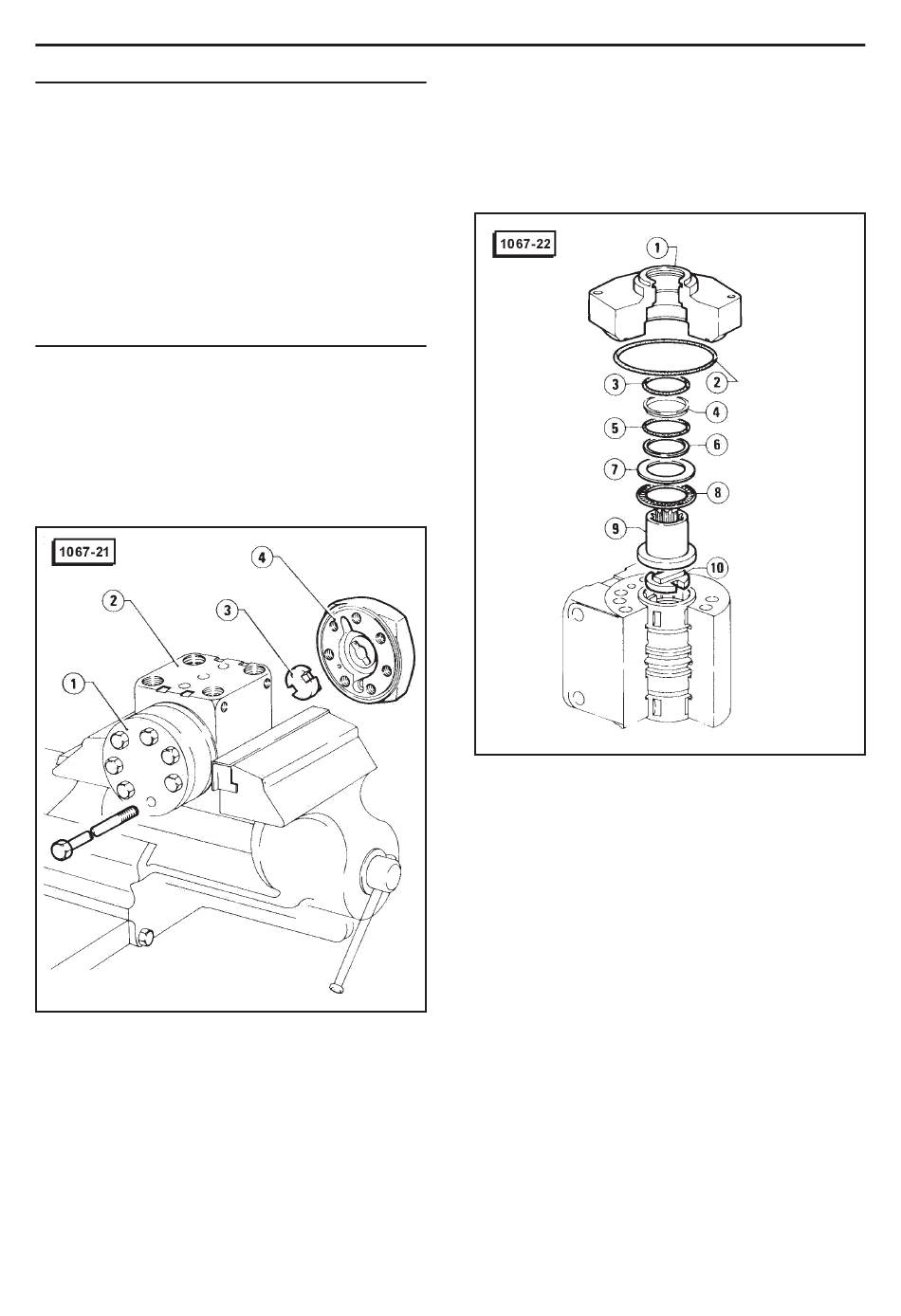

(1) Dévisser cinq des sept vis de fixage du couvercle
inférieur 1 et supérieur 4 au corps distributeur 2, rela -
cher ensuite les deux autres vis.
(2) Enlever le couvercle supérieur avec son ioint 3.
1 - Couvercle inférieur
2 - Corps distributeur
3 - Joint
4 - Couvercle supérieur
(3) Poussant de I'extérieur vers I'intérieur, enlever le
petit mopeu cannelé 9, le roulement axial 8 et la butée.
(4) Ote I'O-ring 2 placé sur la surface interne du cou -
vercle 1 avec une pointe.
DIRECTION HYDROSTATIQUE
(5) Enlever en extrayant à oyen d'une pointe, la bague
en téflon 6 et I'O-ring 5 de haute pression et ensuite la
bague 4 et I'O-ring 3 de basse pression placés à I'inté-
rieur couvercle.
1 - Couvercle
2 - O-ring
3 - O-ring de basse pression
4 - Bague en téflon de basse pression
5 - O-ring de haute pression
6 - Bague en téflon de haute pression
7 - Butée
8 - Roulement axial
9 - Moyeu cannelé
10 - Joint
(6) Lubrifier les neuf points d'étanchéité, procéder en -
suite au remontaqe des tenues d'étanchéité de basse
pression en introduisant d'abord I'O-ring 1 dans la
cannelure radiale externe du trou du couvercle 3 suc-
cessivement, la bague en téflon 2, en ayant soin de
plier la bague en forme de coeur et de I'introduire sur
le O-ring en la faisant adhérer tout le long du pé -
rimètre.
257
