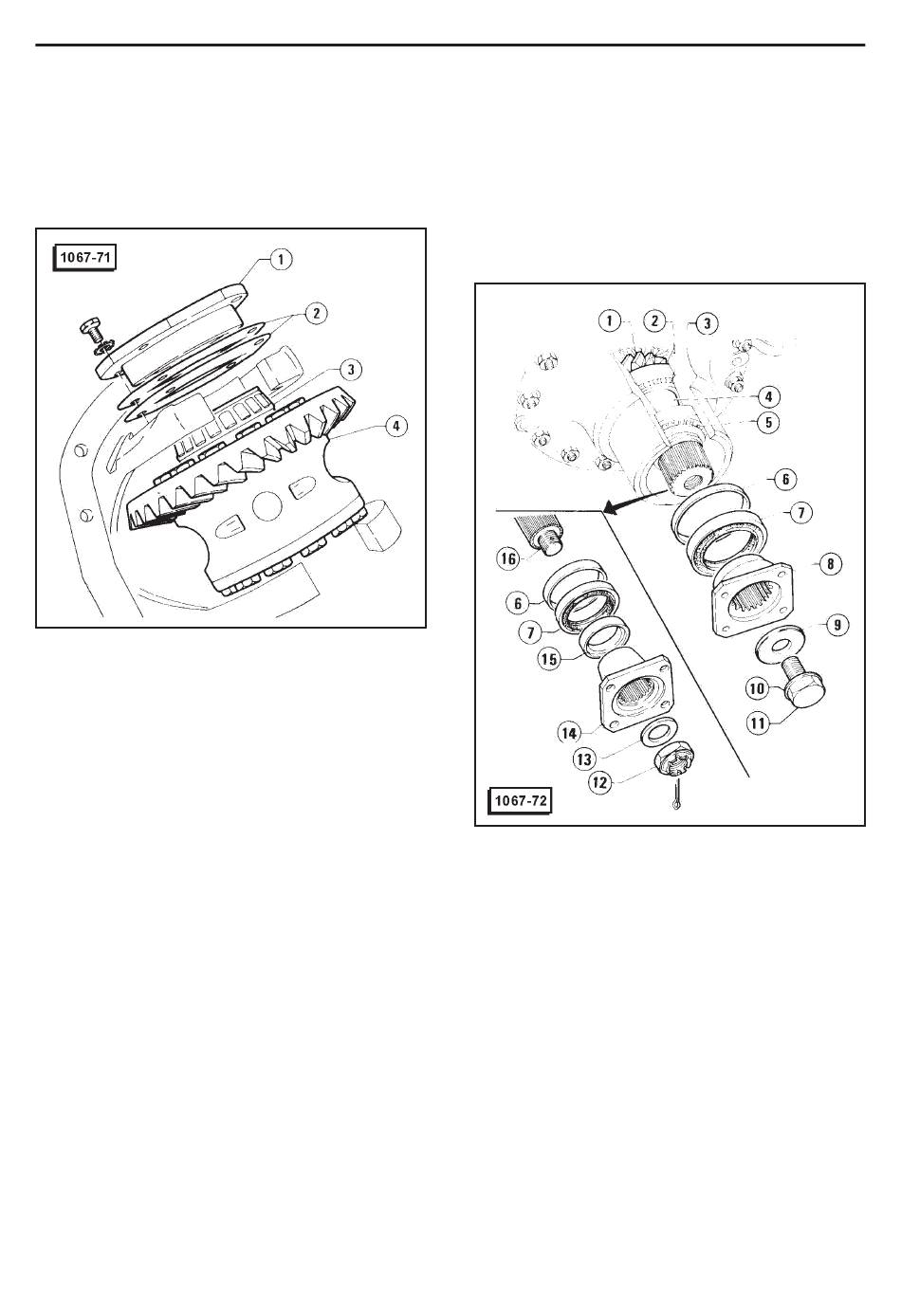

11. Répéter I'opération indiquée au pas precedent
pour le flasque 1, et retirer les cales 2.
12. En utilisant un extracteur adapté, retirer le roule -
ment à rouleaux coniques 3, puis extraire le boîtier dif -
férentiel 4.
1 - Flasque
2 - Cales
3 - Roulement à rouleaux coniques
4 - Boîtier différentiel
13. Retirer le flasque de liaison arbre de transmission
en opérant comme suit.
— Seulement pour 130 - 150
(1) Fixer sur les mors d'un étau le flasque 8, dévisser
la vis 11 et enlever la rondelle 10 puis la rondelle
d'épaulement 9.
(2) Retirer la bride de I'étau et I'enlever de la queue du
pignon 1 en s'aidant de quelques coups de marteau.
(3) Frapper avec un maillet de bois sur la queue du pi -
gnon 1 et I'extraire ainsi que la piste interne du roule -
ment 3, I'entretoise 4 et les rondelles d'épaulement.
(4) Retirer du flasque support différentiel 2 le joint
d'étanchéité 7, la pièce d'entretoise 6 et la piste in -
terne du roulement 5.
(5) Si nécessaire, retirer les pistes externes des roule-
ments 3 et 5, en frappant sur les pistes avec un mar-
teau et un poinçon en matériau tendre.
NOTE
Derrière la piste externe du roulement 3, on trouve des
cales de réglage position pignon - couronne.
PONT AVANT
— Seulement pour 110
Fixer sur les mors d'un étau le flasque 14; retirer la
goupille et dévisser I'écrou 12 avec la rondelle d'épau-
lement 13 et procéder au démontage comme decrit
pour les modèles 130 - 150 en se souvenant que sur
les modèles 110, il y à aussi la pièce d'entretoise 15.
1 - Pignon
2 - Flasque support différentiel
3 - Roulernent à rouleaux coniques
4 - Pièce d'entretoise
5 - Roulement à rouleaux coniques
6 - Pièce d'entretoise
7 - Joint d'étanchéité
8 - Flasque de liaison arbre de transmission
9 - Rondelle d'épaulement
10 - Rondelle
11 - Vis
12 - Ecrou crénelé
13 - Rondelle d'épaulement
14 - Flasque de liaison arbre de transmission
15 - Pièce d'entretoise
16 - Queue de pignon
14. Fixer le boîtier différentiel sur les mors d'un étau
munis de mordaches de protection, dévisser les
douze vis de fixation de la couronne 1 sur le boîtier dif-
férentiel 2 et retirer la couronne.
181
