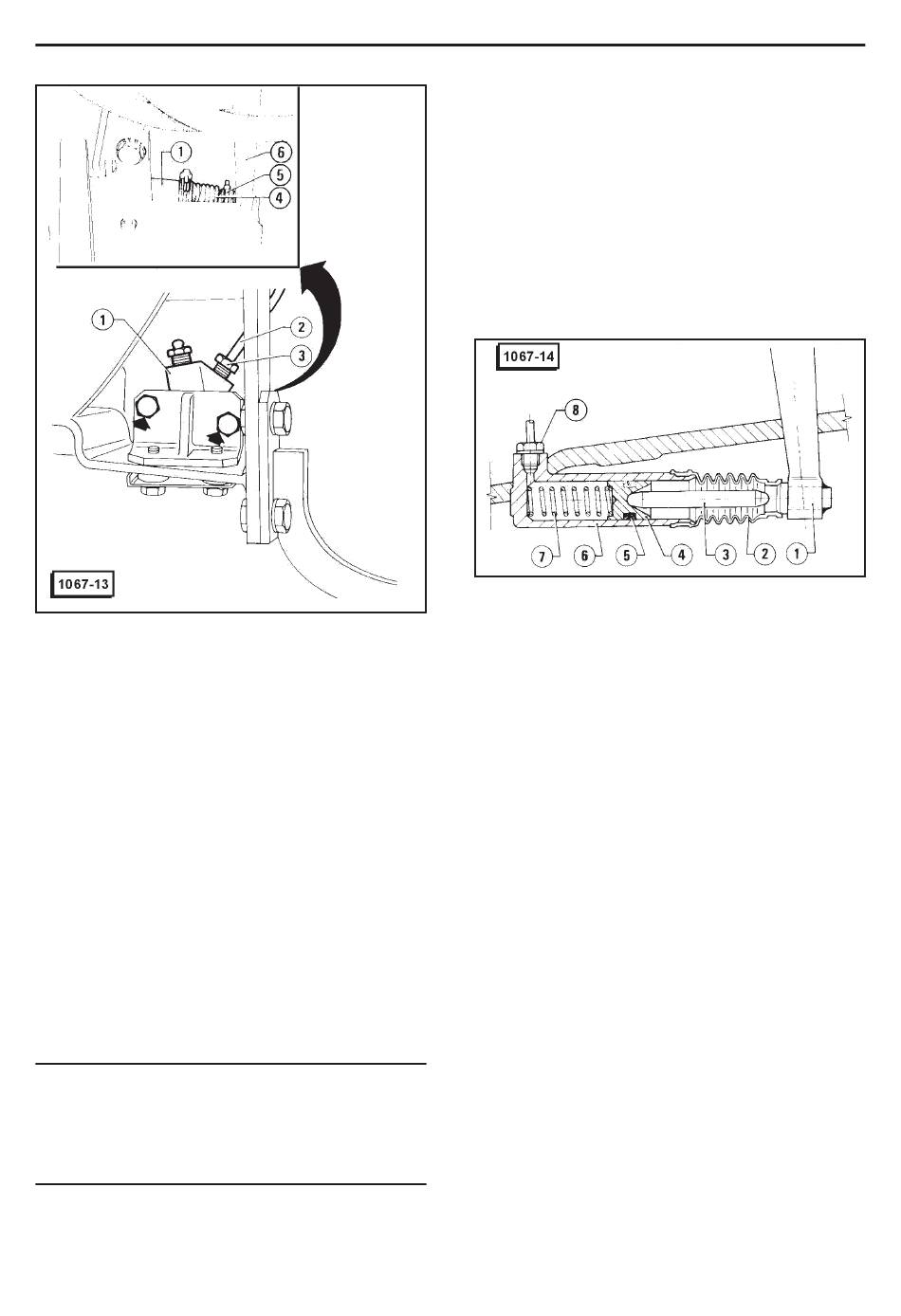

1 - Cylindre de débrayage 4 - Soufflet cache-poussière
2 - Tuyau d'alimentation
3 - Raccord
DEMONTAGE
En se référant à la vue éclatée, procéder comme suit.
1. Desserrer le collier 7 et le retirer avec le soufflet 8.
2. En alimentant avec de I'air comprimé à basse pres-
sion, extraire, avec précaution, le piston du cylindre.
3. Extraire le ressort 4 du cylindre et dévisser la vis de
purge 2. Enlever du piston 5 le joint d'étanchéité 6.
VERIFICATIONS ET CONTROLES
AVERTISSEMENT
Pour nettoyer et laver les éléments du cylindre,
n'utiliser que de I'huile prescrite pour les freins et
embrayage. Ne pas utiliser d'essence, de ké-
rosène, ni autres huiles minerales, pour ne pas
abfîmer les pièces en caoutchouc.
EMBRAYAGE DE LA BOITE DE VITESSES
5 - ColIier
6 - Fourchette
1. Contrôler que sur les surfaces de coulissement, in-
terne et externe du piston, il n'y ait pas de rayures. Si
nécessaire, remplacer.
2. Vérifier que les sièges des joints d'étanchéité
soient propres; éventuellement les souffler à I'air com -
primé.
3. Vérifier I'état du joint d'étanchéité, du soufflet
cache-poussière, et le bon fonctionnement du ressort;
remplacer les éléments qui ne sont plus en bon état.
4. Vérifier que le trou de purge ne soit pas sale.
REMONTAGE
1 - Levier de commande
2 - Soufflet cache-poussière
3 - Pointeau
4 - Piston
5 - Joint d'étanchéité
6 - Cylindre du cric
7 - Ressort
8 - Raccord
Remonter le cylindre de débrayage en procédant
dans I'ordre inverse du démontage, et en respectant
les prescriptions suivantes.
— Lubrifier à la graisse prescrite, les surfaces de
coulissement se déplaçant I'une par rapport à
I'autre.
— S'assurer du bon fonctionnement du cylindre, en
vérifiant que le piston 4 accomplisse la course
complète librement.
REPOSE
Remonter sur le tracteur le cylindre de débrayage en
procedant dans I'ordre inverse de la dépose, et en ob-
ser- vant les prescriptions suivantes.
— S'assurer que la fourchette soit correctement ac -
crochée au manchon baladeur de I'embrayage.
— Remplir avec I'huile prescrite le cylindre, avant
de le rebrancher, de manière à faciliter les opé -
rations de purge.
— Effectuer la purge de I'installation hydraulique
(voir: Tuyauteries Circuit Hydraulique - Purge
Installation Hydraulique).
