1 - Entraineur
2 - Distributeur

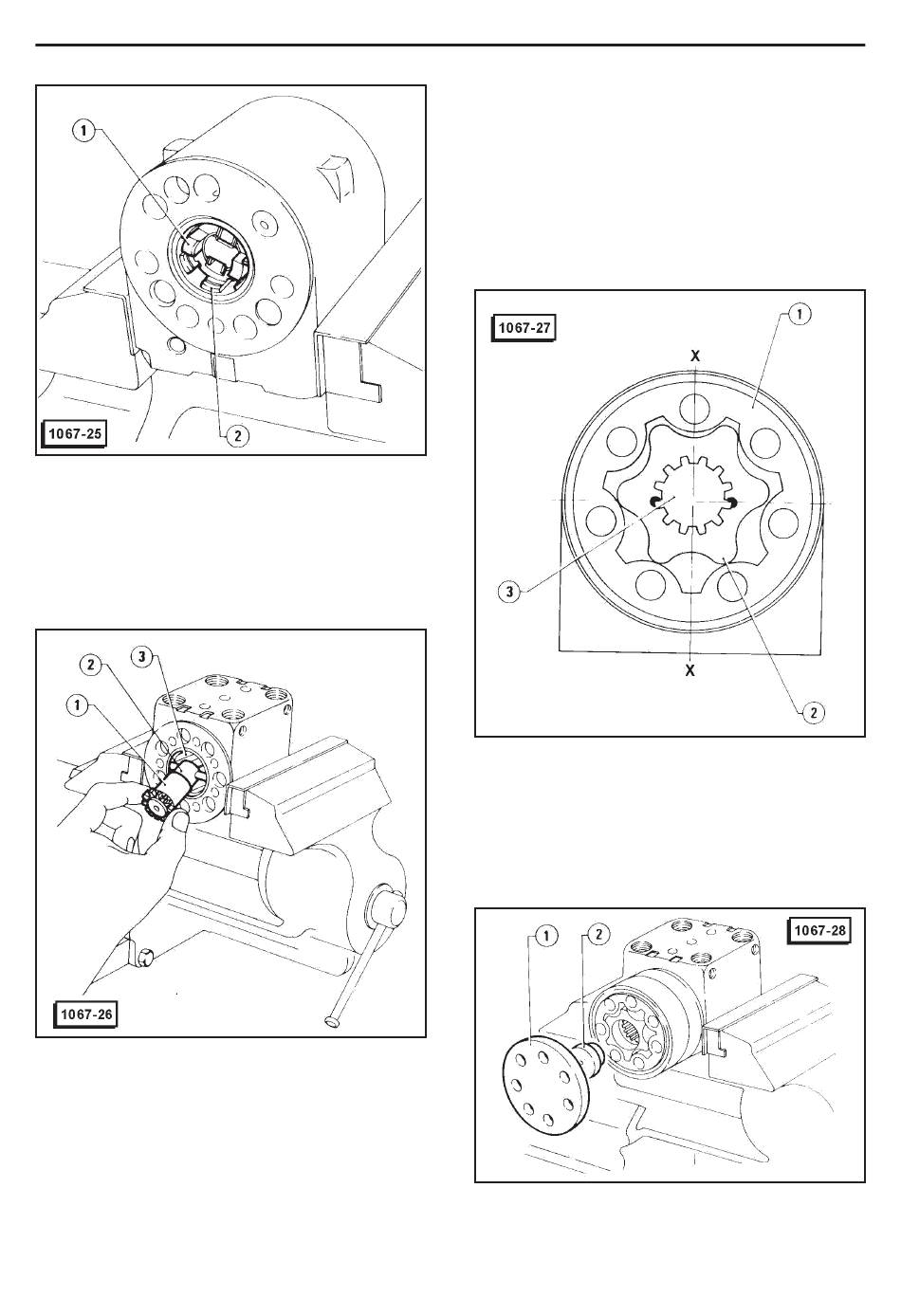

1. Positionner la queue de commande du partialisa -
teur de portée 1 en s'assurant que la brochs 2 soit in -
troduite dans les deux câbles du distributeur qui se
trouvent alignes avec les dents d'attache de I'entraî -
neur 3.
1 - Partialisateur
2 - Broche
3 - Entraîneur
2. Tourner le partialisateur de portée jusqu'a ce que la
ligne idéale qui unit les deux burinages, reportée sur la
denture, soit parallèle à la surface externe plate du
corps distributeur.
NOTE
Durant les opérations successives maintenir I'entraî -
neur et le partialisateur dans la position indiquée.
DIRECTION HYDROSTATIQUE
3. Positionner le flasque intermédiaire en faisant cen-
trer correctement les trous pour les vis de fixage.
4. Positionner le stator 1 en centrant les trous pour vis
de fixage, avec ceux qui correspondent sur la flasque
intermédiaire.
5. Positionner le rotor 2 en maintenant la chambre
creuse, entre rotor et stator et orientée vers le bas,
alignée avec I'axe X-X.
6. Embraper la queue 3 du partialisateur de portée du
rotor avec la ligne idéale passant par les deux burina-
ges, perpendiculaire à I'axe X-X.
1 - Stator
2 - Rotor
3 - Queue
7. Au cas où la substitution d'un composant du distri -
buteur soit nécessaire, procéder au contrôle du jeu
axial (voir: Réglage Jeu Axial).
8. Monter la pièce d'entretoise 2 et le couvercle infé -
rieur 1 et enfiler les sept vis de fixage.
1 - Couvercle inférieur
2 - Pièce d'entretois
259
